Прецизна врска: Дешифрирање на технологијата на проводни гумени конектори во модулите за LCM дисплеј

Во денешниот паметен и меѓусебно поврзан свет, јасните и сигурни интерфејси на екранот се камен-темелник на интеракцијата човек-машина. Основниот носител на ова искуство е Модулот за приказ на течни кристали (LCM). Како клучен производ испорачан од производителите на LCD дисплеи, LCM ги интегрира уредот за дисплеј со течни кристали, IC на драјверот, PCB, позадинското осветлување и структурните компоненти во една кохезивна единица, постигнувајќи ја целосната функција на претворање на сигналите од колото во визуелни слики. Без разлика дали се работи за стандардни производи или за длабоко приспособени LCD екрани, нивната стабилност започнува со доверливоста на секоја точка за поврзување во рамките на LCM. Меѓу нив, навидум едноставна, но клучна компонента - проводниот гумен приклучок (често наречен зебра лента) - служи како „невидлив мост“ кој обезбедува непречен пренос на сигнал помеѓу LCD екранот и плочката.

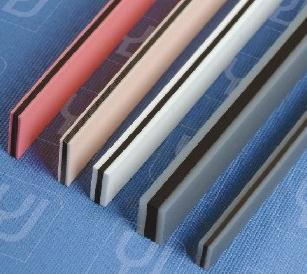

Проводни гумени конектори: „Сигнален мост“ во внатрешноста на LCM

Проводните гумени конектори, формирани со наизменично ламинирање на проводни и изолациски слоеви, обезбедуваат стабилна електрична врска помеѓу LCD екранот и ПХБ преку еластична компресија. Нивната изведба директно го одредува интегритетот и јасноста на сигналот на екранот.

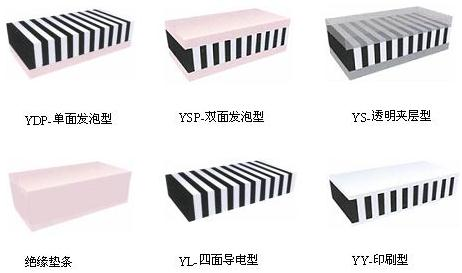

Избор на материјали: Уметноста на балансирање на цврст силикон и пена силикон

Цврст силиконски материјал:Нуди умерена цврстина (35°~45°) и пониска цена. Сепак, тој е подложен на статички електрицитет, кој може да привлече прашина, барајќи дополнително внимание на чистотата на околината за склопување.

Силиконски материјал од пена:Направен со пенење силикон, има помека текстура (цврстина 20°~30°), подобра отпорност на деформации и е помалку подложен на контаминација. Посоодветно е за апликации со прецизни lcd модули со високи барања за чистота.

Параметри на прецизен дизајн: Обезбедување сигурни врски

1. Теренот на проводен слој:Вообичаени тонови се 0,05мм, 0,1мм и 0,18мм. Дизајнот мора да осигури дека секоја плоча за PCB контактира со најмалку 3 проводни јаглеродни слоеви (се препорачуваат 4-5 слоеви за чекор од 0,05 mm). Ова е детал строго контролиран од CNK во дизајнот на прилагодени LCD екрани.

2. Ширина на проводен слој:Во опсег од 0,4 mm до 1,0 mm, ширината е поврзана со цврстината на конекторот и влијае на целокупниот дизајн на односот на компресија. Инженерите на CNK прават целни селекции врз основа на структурата на модулот (широчината од 0,6 mm е вообичаена за конектори ≤2,0 mm, 0,8 mm за оние ≥2,0 mm).

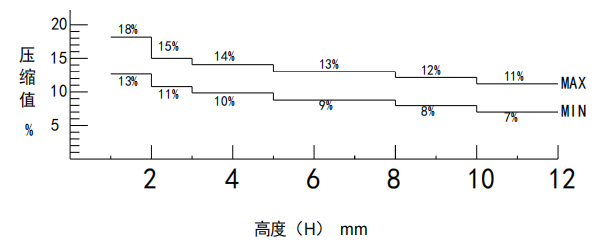

3. Контрола на односот на компресија:Идеалниот сооднос на компресија се контролира помеѓу 10% и 15%. Соодносот под 10% може да доведе до нестабилна контактна импеданса, додека над 15% може да предизвика деформација на конекторот или ПХБ. CNK обезбедува точна количина на компресија преку прецизна пресметка на висината на склопот (h), гарантирајќи долгорочна сигурност.

Од основни монохроматски дисплеи до сложени HMI интерфејси, доверливоста на секој LCD модул се потпира на длабоко разбирање и прецизна контрола на клучните компоненти како што се проводни гумени конектори. Како искусен производител на ЛЦД дисплеј, CNK Electronics не само што истражува во својствата на материјалот и дизајнот на параметрите за да обезбеди мала импеданса и висока стабилност во преносот на сигналот, туку исто така го проширува ова владеење на деталите до сеопфатни приспособени LCD решенија. Веруваме дека токму овие невидени „прецизни врски“ ги поврзуваат технолошката иновација со квалитетна доверливост, поддржувајќи го CNK и нашите клиенти додека колективно напредуваме кон поисклучителна иднина на прикажување.
