Технологија на задно осветлување: Основната компонента што ги одредува перформансите на LCM дисплејот

  Во областа на екранот со течни кристали, модулот за течни кристали (LCM) е високо интегриран производ на системско ниво. Тоа не е само самиот LCD екран, туку сеопфатно решение кое прецизно ги интегрира компонентите како што се уредот за прикажување со течни кристали, IC-те на драјверот, ПХБ и клучното позадинско осветлување. Како професионален производител на LCD дисплеј, разбираме дека квалитетот на позадинското осветлување како основен додаток директно ги одредува конечните визуелни перформанси и доверливоста на LCM.

Задно осветлување: „Лесниот мотор“ и оптичката основа на LCM

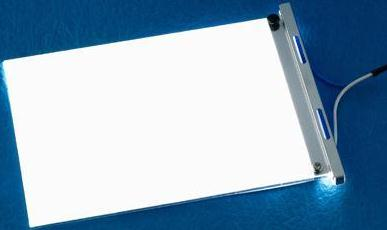

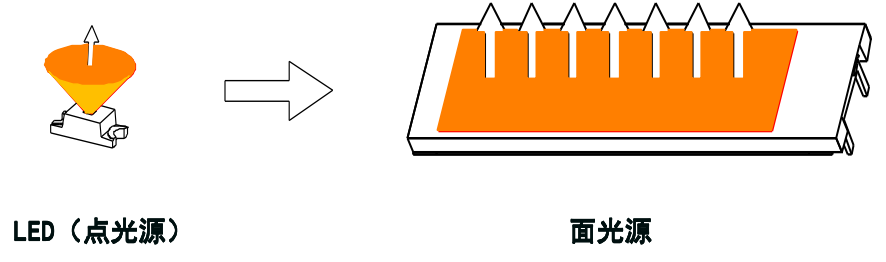

Задно осветлување е систем за осветлување сместен зад LCD екранот. Неговата основна функција е да трансформира точка или линеарен извор на светлина во високо униформа површински извор на светлина. Бидејќи самиот материјал од течни кристали не испушта светлина, неговиот екран целосно се потпира на осветлувањето што го обезбедува позадинското осветлување за модулација. Затоа, оптичките карактеристики на позадинското осветлување - вклучувајќи ја осветленоста, униформноста, температурата на бојата и потрошувачката на енергија - ја формираат основата за проценка на севкупните перформанси на LCD модулот.

Техничка деконструкција: Материјалниот систем и основните принципи на позадинското осветлување

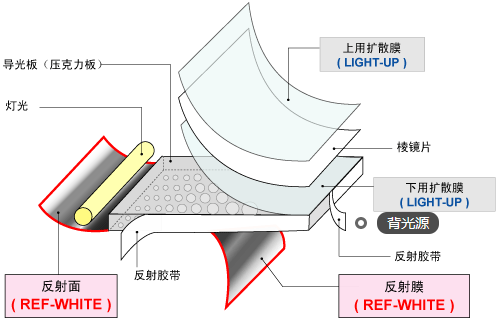

Позадинското осветлување со високи перформанси е кристализација на модерната наука за материјали и прецизна оптика. Тој е првенствено составен од основни материјали како што се изворот на светлина (LED/EL/CCFL), светлосна водечка плоча, комплет оптички филм, структурна рамка и светлосна лента/табла за светилка.

Изворот на светлина е потеклото на светлината, одредувајќи ја основната температура на бојата, осветленоста и животниот век на позадинското осветлување.

Светлосната водечка плоча е основниот елемент за постигнување на светлосна униформност. Микроструктурирани точки на нејзината долна површина, формирани преку прецизно печатење или обликување, се одговорни за расејување на точката или линијата во униформа светлина. Меѓу нив, прецизно обликуваните точки обично нудат супериорни оптички перформанси во споредба со традиционалните печатени.

Комплетот оптички филмови (вклучувајќи филмови со дифузери, филмови за подобрување на осветленоста, рефлектирачки листови, итн.) делува како „менаџер“ на патеката на светлината, работи во синергија за да ги елиминира светлите точки, да ја подобри ефикасноста на фронталната излезна светлина и да обезбеди униформност низ аглите на гледање.

Структурната рамка и светлосната табла обезбедуваат стабилна механичка поддршка и сигурни електрични врски.

Комбинацијата и дизајнот на овие материјали директно служат на два вообичаени принципи на работа: Позадинско осветлување со директно осветлување и позадинско осветлување со рабови. Позадинското осветлување со директно осветлување поставува LED низа директно под водечката плоча за светло за директно осветлување, нудејќи висока осветленост и одличен потенцијал за локална контрола на затемнувањето. Осветленото позадинско осветлување позиционира LED светлосни шипки на страните на светлосната плочка; светлината влегува од работ и се рефлектира напред со точките во водечката плоча, што ја прави клучна за постигнување ултра тенок дизајн.

Избор на патека на технологија: диференцирани апликации на LED, EL и CCFL

Различните технологии на извори на светлина даваат различни карактеристики на позадинското осветлување, задоволувајќи ги различните барања на пазарот:

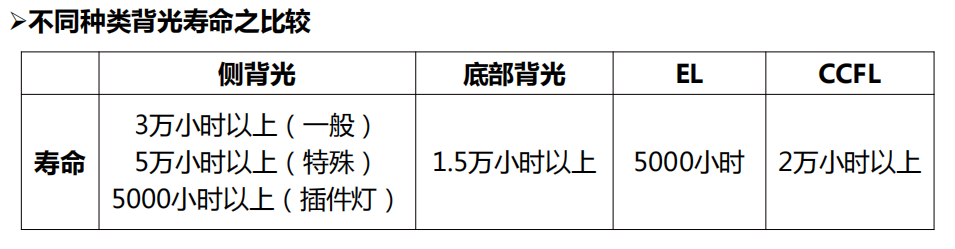

LED позадинско осветлувањестана апсолутна мејнстрим во апликациите кои се движат од електроника за широка потрошувачка до индустриски дисплеи, благодарение на високата осветленост, долгиот век на траење (над 30.000 часа за осветлување на рабовите), малата потрошувачка на енергија и предностите на тенок фактор.

EL (електролуминисцентно) позадинско осветлување, со својот ултра тенок профил, апсолутната униформност на површината и флексибилната, свитлива природа, останува неопходен за специфични приспособени LCD екрани и апликации за флексибилен екран.

CCFL (ладна катодна флуоресцентна светилка) позадинско осветлување, иако во голема мера се заменети со LED диоди во полето за потрошувачи, сè уште има вредност за примена во одредени области на професионален екран поради одличната заситеност на боите и униформноста.

Заклучок: Технологијата на задно осветлување е клучна за подигнување на вредноста на LCM

  Накратко, позадинското осветлување е далеку од едноставна компонента за осветлување. Од сложениот состав на материјалот и прецизните принципи на работа до технолошкиот пат со извор на светлина што влијае на бојата, потрошувачката на енергија и факторот на форма, секој аспект од неговиот дизајн и избор длабоко учествува во дефинирањето на конечните перформанси на LCD модулот. За производителите на ЛЦД-екрани кои бараат супериорни перформанси на дисплејот, длабоката експертиза во технологијата за позадинско осветлување е основата за постигнување диференцијација на производите, задоволување на барањата за приспособени LCD екрани од висока класа и обезбедување дека секој LCD екран дава оптимални визуелни резултати. Затоа, разбирањето на технологијата за позадинско осветлување значи разбирање на суштината на квалитетот на LCM дисплејот.
