LCM позадинско осветлување: критичните улоги на пластичната рамка и двостраната лента

Во модерната технологија за прикажување, екранот со течни кристали (LCD екран) служи како основна компонента, а неговите вкупни перформанси во голема мера зависат од интегрираниот модул зад него - LCM (LCD Module). LCM ги интегрира уредот за прикажување со течни кристали, колата за возење, структурните компоненти и позадинското осветлување во целосен модул, при што светлосниот ефект на позадинското осветлување директно го одредува конечниот визуелен квалитет на екранот. Во сложената структура на позадинското осветлување, компонентите како што се пластичната рамка и двостраната лента работат во синергија со основните делови како оптички филмови и извори на светлина за колективно да обезбедат стабилност и оптички перформанси на модулот.

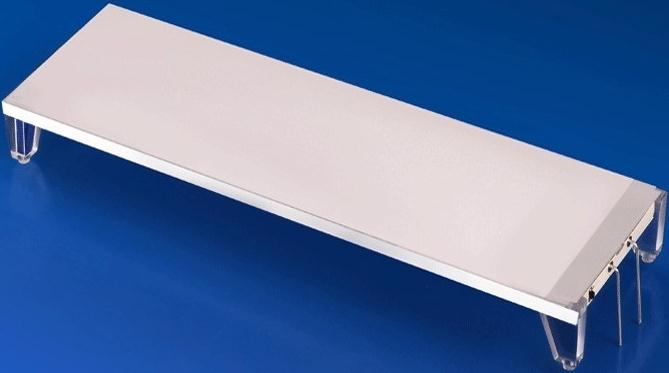

Позадинско осветлување: Основата на визуелните прикази

Позадинското осветлување (BackLight) се наоѓа зад екранот со течни кристали, а неговата основна функција е да ги конвертира точкестите извори на светлина во униформни и светли површински извори на светлина. Неговиот оптички дизајн директно влијае на униформноста на осветленоста, контрастот и перформансите на бојата на целиот модул, што е особено критично за модулите за прикажување во боја (модул за екран TFT). Типично позадинско осветлување се состои од извор на светлина, светлосна водечка плоча, повеќе слоеви оптички филмови, структурна пластична рамка и табла за светло за возење, сите прецизно комбинирани. Континуираната иновација во оваа област од страна на многу водечки производители на LCD дисплеи во Кина се заснова на длабоко разбирање на улогата на секоја компонента.

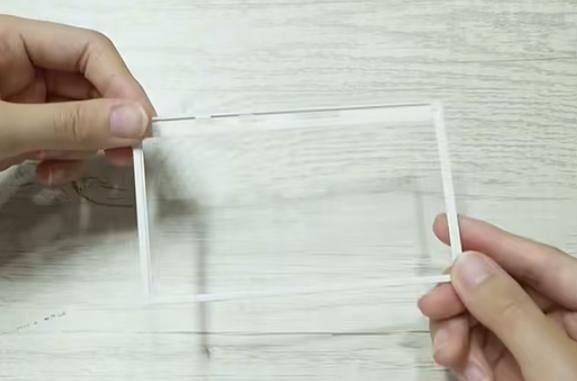

Пластична рамка: Двојниот чувар на оптиката и структурата

Пластичната рамка служи како скелет на позадинското осветлување, обезбедувајќи не само суштинска механичка поддршка и заштита, туку и преземање важни функции за оптичко управување. Изборот на материјал е директно прилагоден на различни дизајни на производи:

URZ2501 Материјал:Нуди одлични својства на рефлектирачки и блокирање на светлината, кои вообичаено се користат во модулите за прикажување во боја од средна до висока класа (модул за екран TFT) за подобрување на контрастот и чистотата на бојата.

Бел материјал за компјутер:Често се користи во дизајни со позадинско осветлување со странично осветлување, што го олеснува тенкиот профил на LCD екраните.

Компјутер бело + материјал од фиберглас:Ја подобрува структурната цврстина на производите со позадинско осветлување со долно осветлување, погодни за индустриски средини со строги барања за доверливост.

Во проектите што вклучуваат приспособени LCD екрани, дизајнот и изборот на материјалот на пластичната рамка се клучни за постигнување специфични оптички ефекти и механички спецификации.

Двострана лента: Специјалист за скриено лепило и блокирање светлина

Двостраната лента игра незаменлива улога како „лепило“ во склопот на LCM. Тој е одговорен за прицврстување на внатрешните оптички филмови, како што се плочката за водење на светлината, дифузиониот филм и филмот за подобрување на осветленоста, и на крајот цврсто врзување на позадинското осветлување со LCD екранот.

Конвенционална двострана лента:Достапно во различни подлоги (на пр., без подлога, PET) и опции за дебелина (0,03-0,30 mm). Кога поврзувате LCD екрани со структура на COG, изборот на двострана лента со соодветна дебелина може ефикасно да го ублажи притисокот и да спречи појава на бели дамки на екранот.

Црно-бела двострана лента:Ова е функционален материјал со црна страна за блокирање на светлината и бела страна за рефлексија, истовремено извршувајќи ги трите задачи: адхезија, блокирање на светлина и рефлексија. Често се користи за дефинирање на ефективната област на прикажување на модулите за прикажување во боја (модул за екран TFT) и за обезбедување на флексибилни кола (FPC), што го прави важна компонента за подобрување на јасноста на границите на екранот и севкупната доверливост.

Заклучок

Во рамките на прецизниот систем на LCM, од LED диодите што емитуваат светлина и плочите за водење на светлината до фиксирачките пластични рамки и двостраната лента, секоја компонента носи единствена и незаменлива функција. Тие работат заедно во прецизна координација, а отсуството или пропустот на која било единствена врска би влијаело на севкупните перформанси и сигурност. Вредноста на пластичната рамка и двостраната лента лежи токму во нивната неопходна синергија со другите основни компоненти, како што се позадинското осветлување и LCD екранот, кои колективно ја формираат основата на стабилен, ефикасен и висококвалитетен модул за прикажување.
