Сеопфатна анализа на LCD црната технологија (Дел 1): Структура и поврзување, отклучување на основниот код на екранот

Во денешниот свет каде електронските уреди се сеприсутни, дисплеите со течни кристали (LCD) служат како јадро интерфејс за интеракција човек-машина, а нивните технички способности директно го одредуваат корисничкото искуство на уредите. Од паметни уреди за носење до индустриски контролни системи, од автомобилски дисплеи до електроника за широка потрошувачка, зад LCD производите во различни сценарија лежат прецизно дизајнирани структурни шеми и технологии за поврзување. Како професионален производител на LCD дисплеи и моќна фабрика за LCD дисплеи, CNK е специјализирано и софистицирано претпријатие за висока технологија посветено на истражување и развој, производство и продажба на уреди за прикажување и производи HMI (Human-Machine Interface).

Денес, ќе спроведеме длабинска анализа на основните основи на LCD екраните, помагајќи ви да ја разберете основната логика на технологијата за прикажување.

I. Структура на производот: Прилагодени решенија за приказ

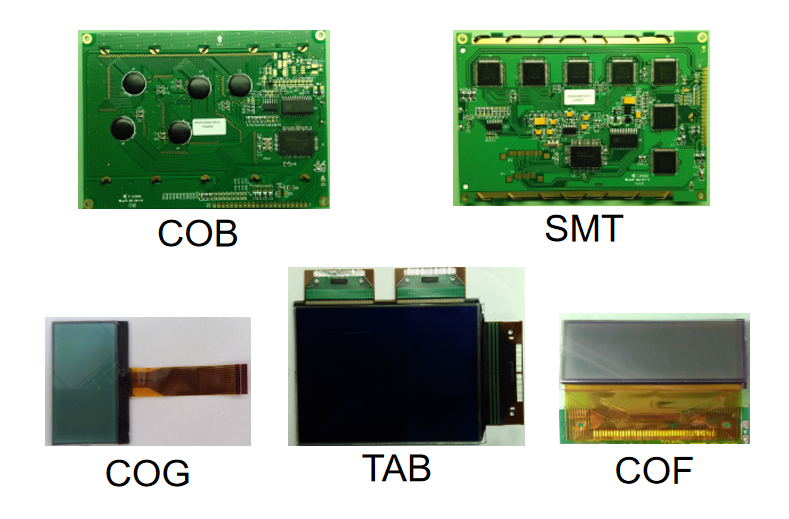

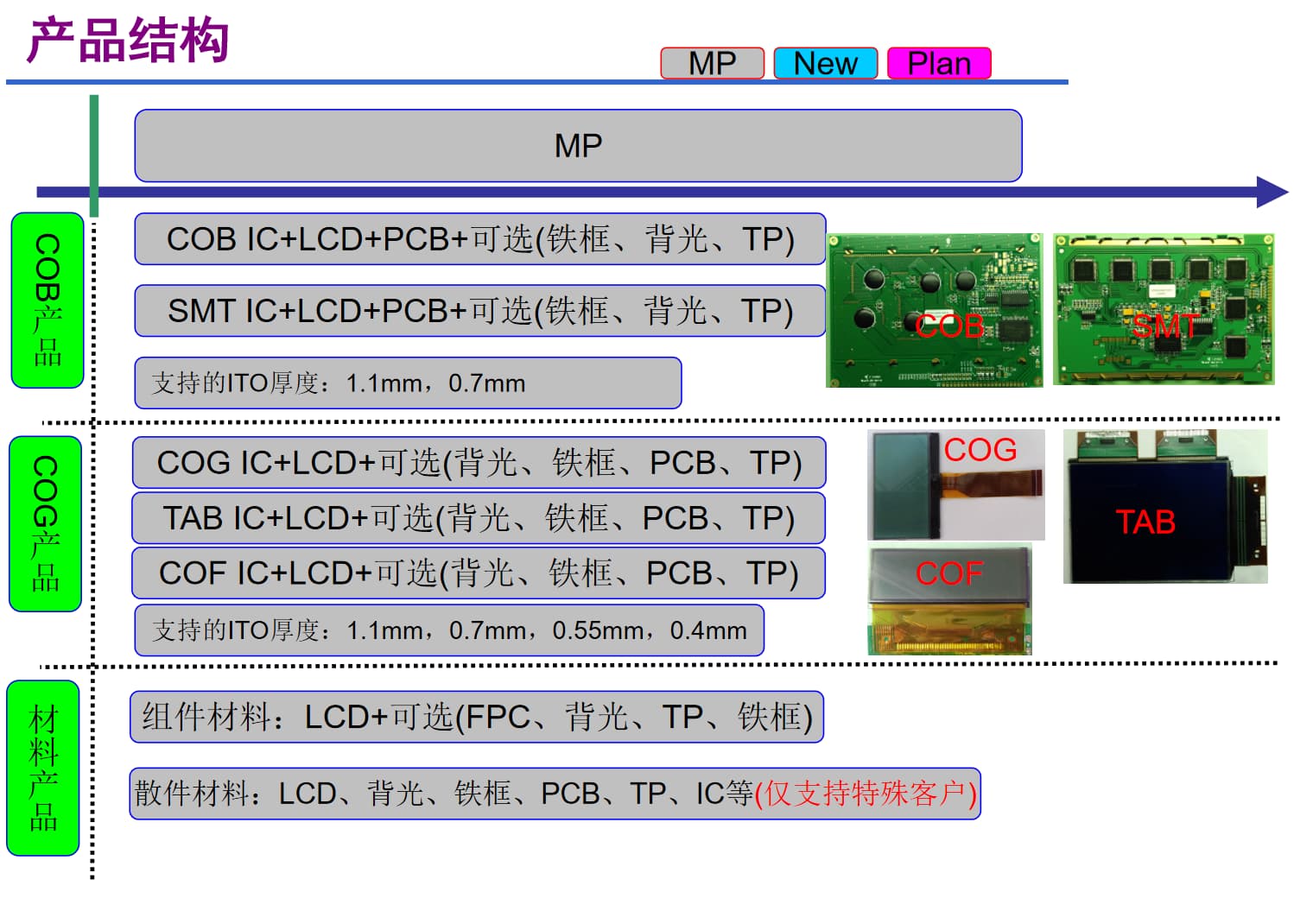

Структурата на производите на LCD екраните не е еднаква, туку е приспособена според сценаријата на апликацијата и барањата за изведба. Како искусна компанија за производство на дисплеи, основните производи на CNK вклучуваат монохроматски LCD екрани и монохроматски модули, модули за TFT дисплеј од 0,96-15,6 инчи, OLED модули и HMI модули за интеракција човек-машина. Нејзината структура на производи главно се состои од три категории на основни производи и различни деривативни шеми:

1. Интегрирани производи: ефикасни и стабилни мејнстрим избори

•  COB производи: Прифатете ја основната архитектура на „IC + LCD + PCB“ и може да биде опремена со опционални компоненти како што се железни рамки, позадинско осветлување и TP (табли на допир). Со висока интеграција и силна стабилност, тие се широко користени во сценарија со строги барања за доверливост како што се индустриска контрола и автомобилска опрема.
•  COG производи:Врз основа на „IC + LCD“, тие поддржуваат флексибилен избор на додатоци како што се задни светла, железни рамки, ПХБ и TP. И покрај тоа што обезбедуваат перформанси, тие го поедноставуваат структурниот дизајн, правејќи ги погодни за паметни уреди за носење, мали преносливи уреди и други производи со строги ограничувања на големината.
•  SMT/COF/TAB производи:Комбинирајте SMT IC, COF IC и TAB IC со LCD, соодветно, заедно со опционални додатоци, покривајќи ги потребите за екран од средна до висока класа. Меѓу нив, шемите COF и TAB се одлични во производите со тесна рамка и со висока резолуција

•  Компонентни материјали:Центрирани на LCD, тие можат да се спојат со компоненти како што се FPC (флексибилни печатени кола), позадинско осветлување, TP и железни рамки, обезбедувајќи им на клиентите полуинтегрирани решенија кои ја балансираат флексибилноста на приспособувањето и ефикасноста на склопувањето.
• Материјали за резервни делови:Понудете целосен сет на резервни делови, вклучувајќи LCD, позадинско осветлување, железни рамки, ПХБ, TP и ИЦ, поддржувајќи ги само длабинските потреби за прилагодување на специјалните клиенти. Ова целосно ја демонстрира способноста за флексибилна адаптација на прилагодениот производител на ЛЦД дисплеј и е погодна за ниши и персонализирани сценарија за приказ.

Вреди да се напомене дека различни структурни шеми на CNK поддржуваат различни дебелини на ITO: шемите COB и SMT поддржуваат дебелини од 1,1 mm и 0,7 mm; Шемите COG, COF и TAB дополнително се прошируваат на 0,55 mm и 0,4 mm. Потенкиот ITO дебелина овозможува минијатуризација и лесна тежина на уредите, што ја одразува и исклучителната техничка сила на фабриката за LCD екрани.

II. Методи за поврзување: Дизајн на ефикасен пренос на „Мост“.

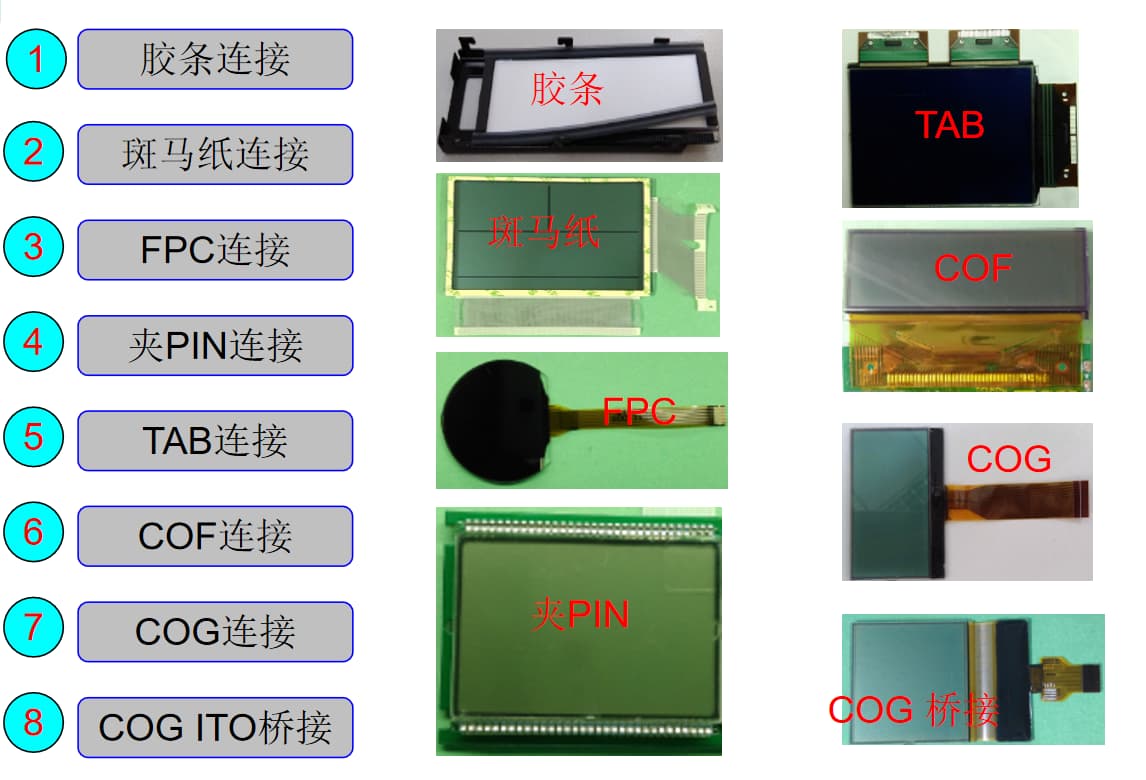

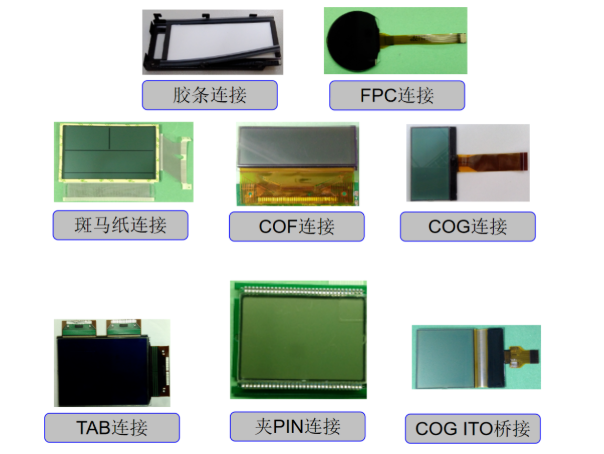

Ако структурата на производот е „скелет“ на LCD екран, тогаш методот на поврзување е „крвниот сад“ што минува низ него, што директно влијае на стабилноста на преносот на сигналот и удобноста на склопувањето на производот. Како професионална компанија за производство на дисплеи, CNK владее со 8 мејнстрим методи за поврзување, целосно покривајќи различни сценарија за апликации:

1. Основни шеми за поврзување: Едноставни, сигурни и контролирани со трошоци·

• Поврзување со гумена лента:Лесен за ракување и ниска цена, погоден за обични електронски уреди со мали барања за стабилност на поврзувањето.
• Поврзување со хартија зебра:Со добра спроводливост и флексибилност, се прилагодува на мала структурна деформација и често се користи за поврзување на мали LCD и ПХБ.
•  Поврзување со клип за закачување:Лесен за расклопување и удобен за подоцнежно одржување, широко се користи во опрема која бара често дебагирање или замена на компоненти.

• FPC поврзување:Во комбинација со флексибилни печатени кола, може да постигне поврзување во повеќеаголни и тесни простори, што го прави претпочитана шема за паметни уреди за носење, уреди што се преклопуваат и други производи.
• Поврзување ТАБ:Директно го врзува IC на возачот со LCD-екранот преку TAB (Анизотропен проводен филм), намалувајќи ги јазлите за поврзување и подобрувајќи ја ефикасноста и стабилноста на преносот.
• Поврзување COG:Директно го поврзува IC со стаклената подлога на LCD-екранот, значително намалувајќи ја големината на производот и подобрувајќи ја интеграцијата, што е основниот метод за поврзување за преносни уреди од висока класа.
• COF поврзување:ИЦ е спакуван на флексибилен филм, а потоа врзан за LCD-екранот, со флексибилност и висока интеграција, приспособувајќи се на потребите на екранот од тесни рамки и високи резолуции.
• COG ITO премостување:Специјалниот дизајн на премостување дополнително ја оптимизира патеката за пренос на сигналот, со одлични перформанси кај LCD екрани со големи димензии и со висок квалитет на слика.

Потпирајќи се на богати структурни шеми и сигурни технологии за поврзување, CNK, како висококвалитетно претпријатие во областа на кинеските TFT дисплеи, континуирано обезбедува висококвалитетни решенија за прикажување за различни индустрии. Во следната статија, ќе продолжиме да ја истражуваме класификацијата на типот и режимите на прикажување на LCD екраните, па останете во тек!
