ITO шаблони: Основа на прецизно производство на ЛЦД

  Зад секој јасен и светол LCD екран се крие клучен процес на прецизност - ITO шаблони. Како почетна фаза во над 40-те чекори на производството на LCD екран, тоа е слично на „обележување на негативата“ на светот на екранот. Неговата точност директно го одредува квалитетот на екранот и доверливоста на LCD модулот. Без разлика дали се работи за стандардни производи или прилагодени LCD екрани, нивните уникатни модели на прикажување потекнуваат од овој процес. Оваа трансформација на дизајнерските планови во микроскопска реалност е доказ за техничката моќ на производителите на LCD дисплеи.

  ITO шаблонот го трансформира суровото ITO стакло во посакуваните модели на електроди преку седум прецизни чекори. Ова не е само производство, туку уметност на „микрогравирање“ на микронско ниво.

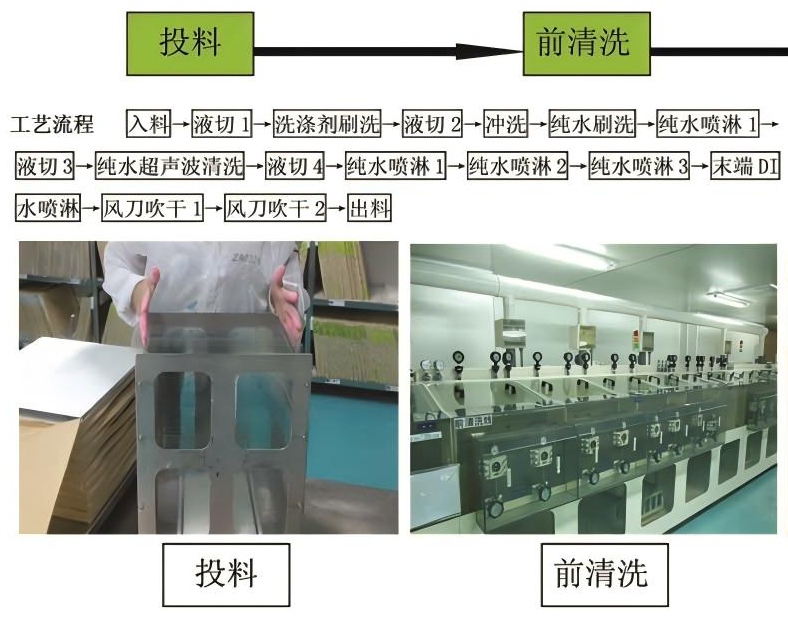

Чекор 1: Чистење - чист почеток

ITO стаклото се подложува на темелно чистење со средства за чистење и дејонизирана вода за да се отстранат површинските нечистотии. Овој навидум едноставен чекор е основа за обезбедување на квалитетот на следните процеси. Секоја мала грешка може да влијае на перформансите на конечниот приказ на LCD екранот.

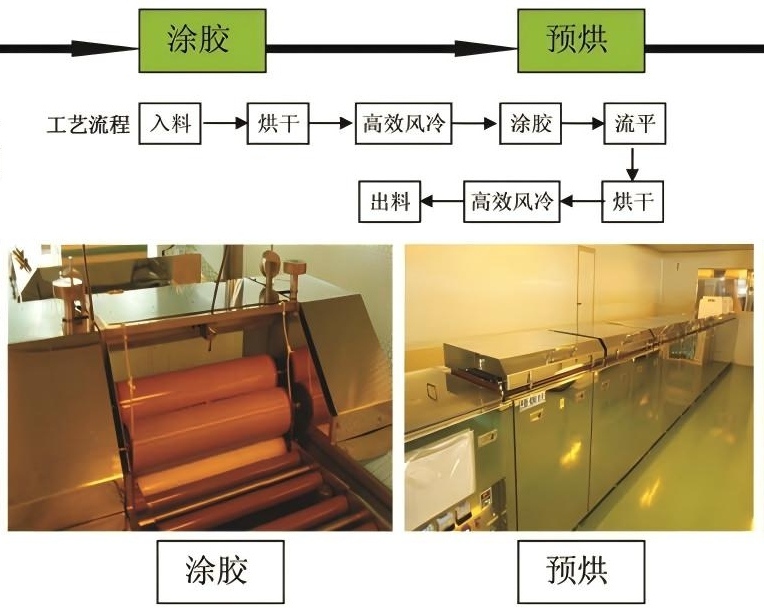

Чекор 2: Облога со фоторезист — еднообразно покривање

На чистиот ITO спроводлив слој рамномерно се нанесува фоторезист и се пече. Овој тенок фотоотпорен слој делува како привремен носач за пренос на шаблонот, а неговата униформност директно влијае на прецизноста на следните модели.

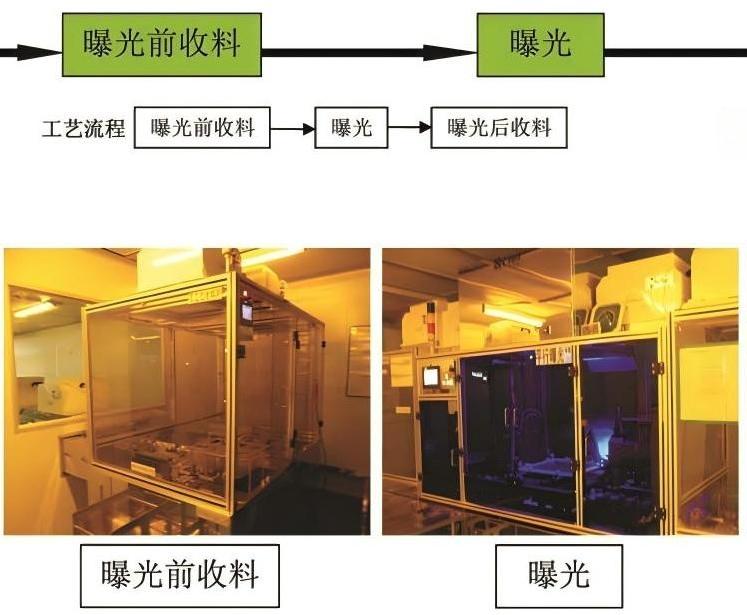

Чекор 3: Изложеност - Дефинирање со светлина

Фоторезист слојот е изложен на ултравиолетова светлина преку претходно направена шема на електрода (фотомаска), предизвикувајќи хемиска реакција во изложените области. Овој процес, слично како развивање на фотографски негатив, прецизно го дефинира секој пиксел на идниот LCD екран.

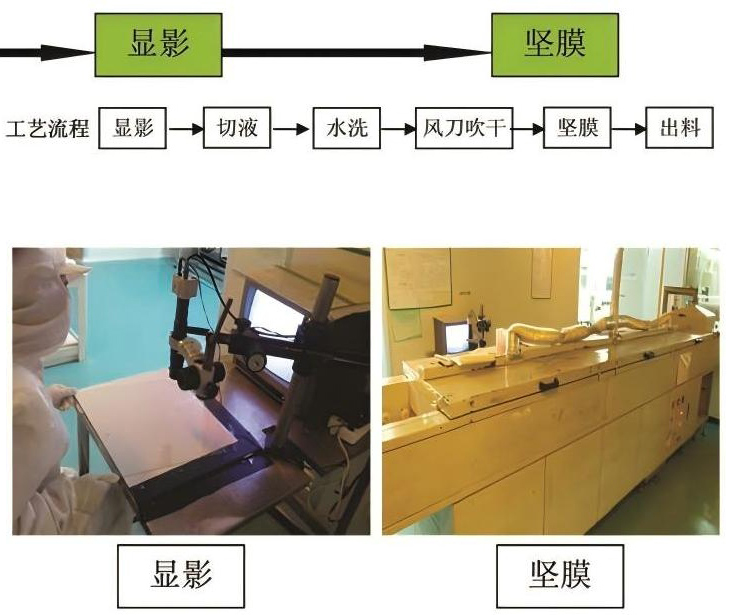

Чекор 4: Развој - Појавување на моделот

Стаклената површина е обработена со развивач за да се отстрани изложениот и распаднат фоторезист. Во оваа фаза, дизајнираната шема на електрода станува видлива за прв пат во форма на преостанатиот фоторезист, откривајќи ги контурите на шаблонот.

Чекор 5: Тврдо печење - засилување

Стаклото се подложува на обработка на висока температура за да се зајакне преостанатиот фоторезист слој. Овој чекор обезбедува стабилност на бариерата на шаблонот за време на последователниот процес на офорт и е критичен за одржување на остри рабови на шаблонот.

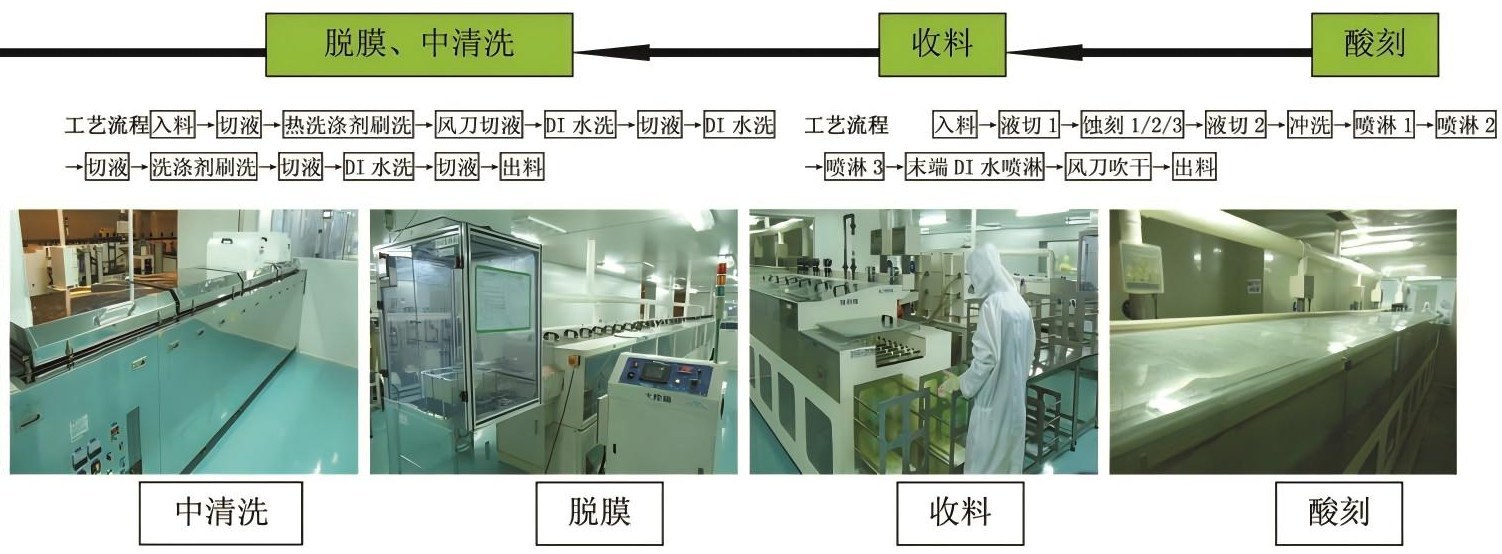

Чекор 6: Офорт - прецизно гравирање

Соодветен раствор за киселинско гравирање се користи за да се кородира ITO филмот што не е покриен со фоторезистот. Заштитените области остануваат недопрени, додека изложените области се врежани, што резултира со прецизни модели на електроди ITO.

Чекор 7: Соголување - завршни допири

Алкален раствор со висока концентрација се користи за отстранување на преостанатиот фоторезист, оставајќи чист ITO шаблон трајно на стаклената подлога, што точно одговара на дизајнот.

  Како професионален производител на ЛЦД дисплеј, препознаваме дека секој аспект на прецизната контрола, од почетната шема на ITO до последниот LCD модул, влијае на квалитетот на екранот на производите на нашите клиенти. Во проектите за прилагодени LCD екрани, приспособуваме различни параметри на дизајнот на шаблонот според специфичните барања на клиентите, осигурувајќи дека секој LCD екран совршено одговара на потребите на крајниот производ. Изборот за соработка со CNK значи дека вашето решение за приказ е професионално загарантирано од најфундаменталната фаза на моделот. Дозволете ни да работиме заедно за да создадеме супериорно визуелно искуство.
