Од изворот на светлина до квалитетот на сликата: позадинското осветлување е вистинскиот „херој од зад сцената“ на LCD модулот.

Кога луѓето зборуваат за LCD дисплеи, првото нешто што ми паѓа на ум е често само „екранот“. Но, комплетниот модул за течни кристали (LCM) е многу повеќе од обичен панел со течни кристали. Интегрира ИЦ на драјвери, ПХБ и една често занемарена, но сепак критична компонента: позадинското осветлување.

Задно осветлување: „лесниот мотор“ сместен зад екранот

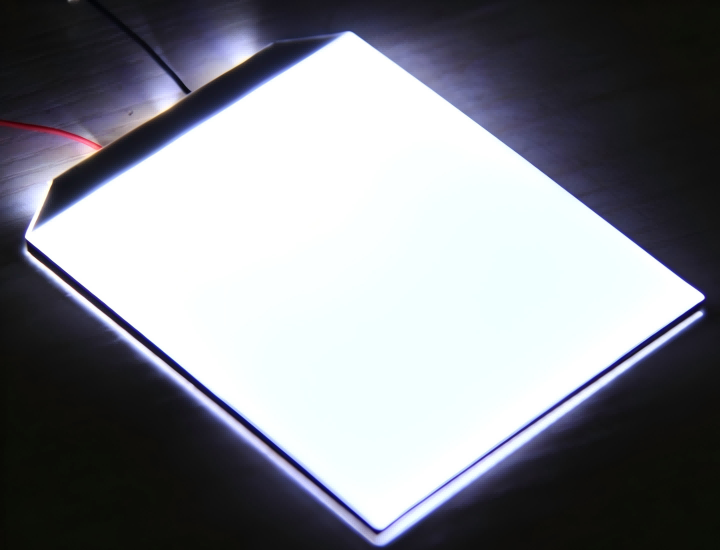

Самиот материјал од течни кристали не испушта светлина. Дејствува повеќе како „светлосен вентил“, потпирајќи се на системот за позадинско осветлување за да обезбеди осветлување пред да може да прикаже слика. Основната задача на позадинското осветлување е да конвертира точка или линеарен извор на светлина во високо униформа површински извор на светлина.

Осветленост, униформност, температура на бојата, потрошувачка на енергија - секој аспект од доживувањето при гледање што ќе го забележите на прв поглед е поддржан од технологијата за позадинско осветлување.

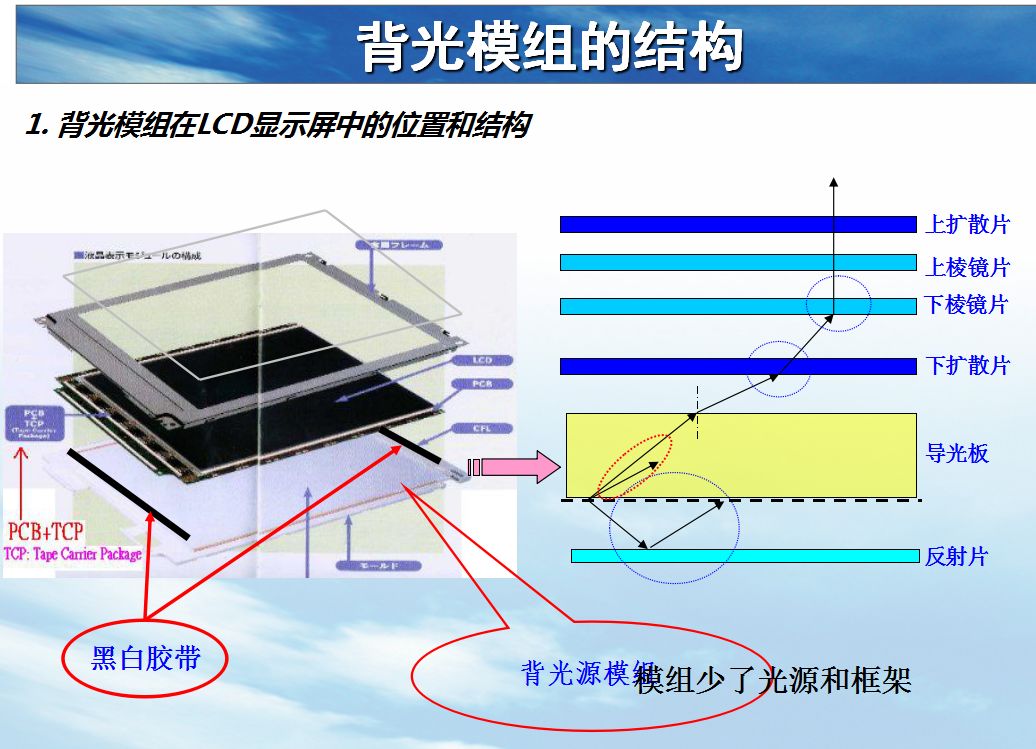

Расклопување на позадинското осветлување: Збир на прецизни оптички системи

Позадинското осветлување со високи перформанси е резултат на напредната наука за материјалите и прецизното оптичко инженерство. Нејзините основни компоненти вклучуваат:

Извор на светлина:Потеклото на светлината, одредување на основната температура на бојата на позадинското осветлување, осветленоста и животниот век.

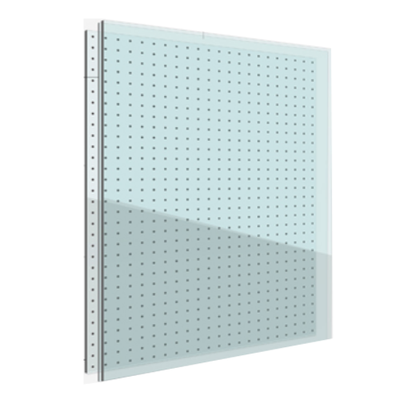

Плоча за водич за светлина (LGP):Клучот за униформа дистрибуција на светлина. Микроструктурирани точки на долната површина расфрлаат светлина што влегува од работ низ целата рамнина. Точките со прецизно обликување обично обезбедуваат подобри оптички перформанси од традиционалните печатени точки.

Комплет оптички филмови:Филмовите со дифузор, филмовите за подобрување на осветленоста (BEF) и рефлектирачките листови работат заедно за да ги елиминираат жешките точки, да ја подобрат ефикасноста на фронталната излезна светлина и да обезбедат униформност.

Структурна рамка и светлосна табла:Обезбедете стабилна механичка поддршка и сигурни електрични врски.

Во зависност од структурата, позадинските светла спаѓаат во две главни технолошки правци:

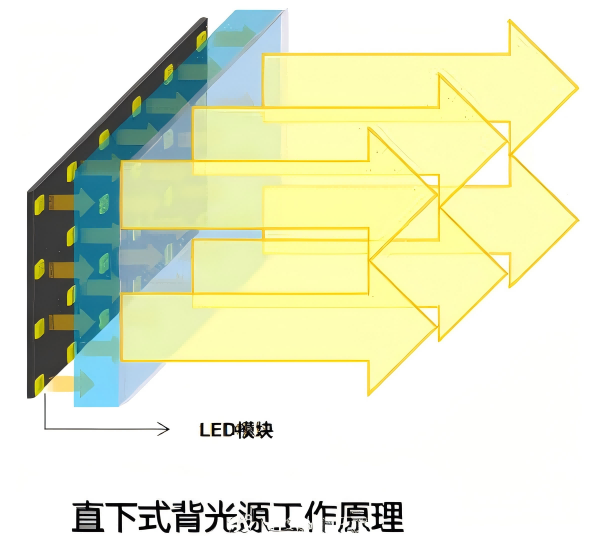

Директно осветлено:LED низите се поставени директно под светлосната водечка плоча за директно осветлување. Ова нуди висока осветленост и поддржува локална контрола на затемнување.

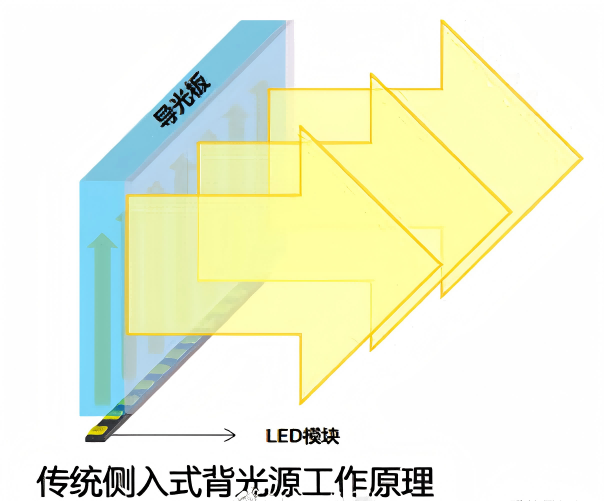

Edge-Lit:LED светлосните шипки се поставени на страните на светлосната плочка. Светлината влегува од работ и се рефлектира напред низ плочата, што го прави ова клуч за постигнување ултра тенок дизајн.

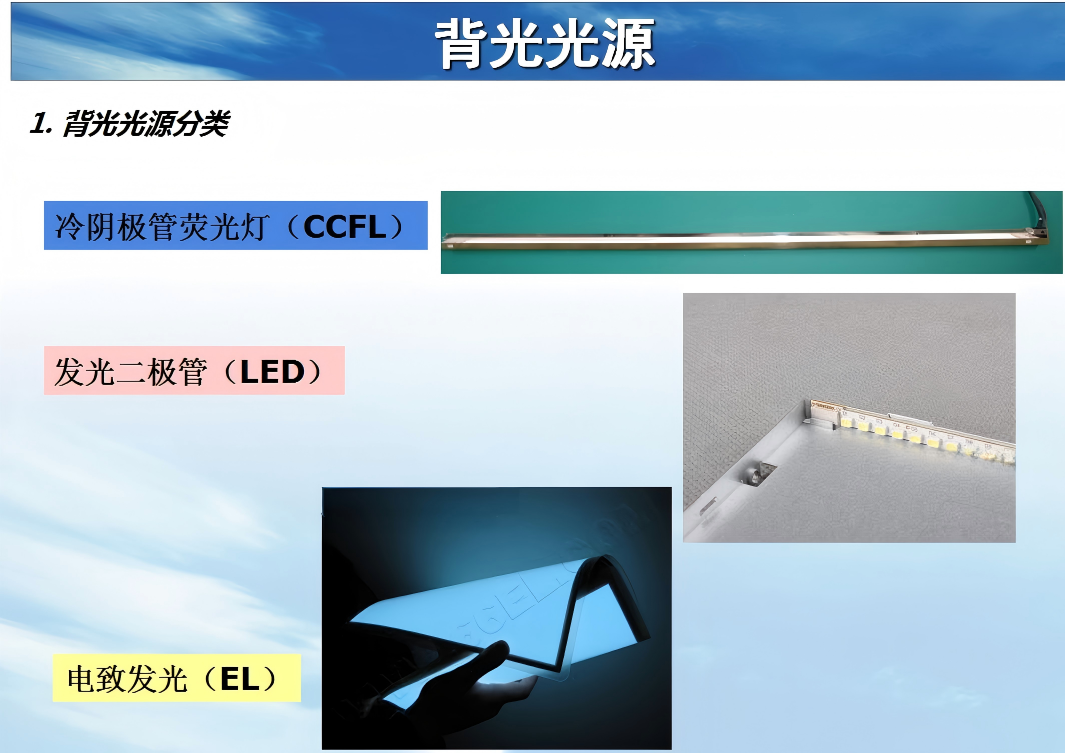

Три типа на извори на светлина, секој со свои предности.

LED позадинско осветлување:Висока осветленост, долг животен век (над 30.000 часа за осветлено на рабовите), мала потрошувачка на енергија и тенок фактор на форма. Тој е главен избор за сè, од потрошувачка електроника до индустриски дисплеи.

EL (електролуминисцентно) позадинско осветлување:Ултра тенок, совршено униформен низ целата површина и флексибилен/свитлив. Останува незаменлив за приспособени LCD екрани и апликации за флексибилен екран.

CCFL (ладна катодна флуоресцентна светилка) позадинско осветлување:Во голема мера се заменети со LED диоди во производите за широка потрошувачка, но сепак вредни во одредени професионални апликации за прикажување поради одличната заситеност на боите и униформноста.

Техничко резиме

Позадинското осветлување е многу повеќе од обична компонента за осветлување. Од избор на материјал и оптички дизајн до избор на извор на светлина и префинетост на структурните процеси, секој детал придонесува за конечната изведба на дисплејот.

За производителите кои бараат висококвалитетни дисплеи, длабоката експертиза во технологијата за позадинско осветлување е основата за диференцијација на производите, задоволувајќи ги барањата на приспособените LCD екрани од високата класа и обезбедувајќи секој екран да го исполни своето визуелно ветување.

Од извор на светлина до квалитет на слика, позадинското осветлување е вистинскиот неопеан херој на LCD модулите. Разбирањето на технологијата за позадинско осветлување е, на крајот, разбирање што прави одличен дисплеј.
