Оптички филмови во модули за позадинско осветлување: клучни технологии што го осветлуваат секој LCD екран

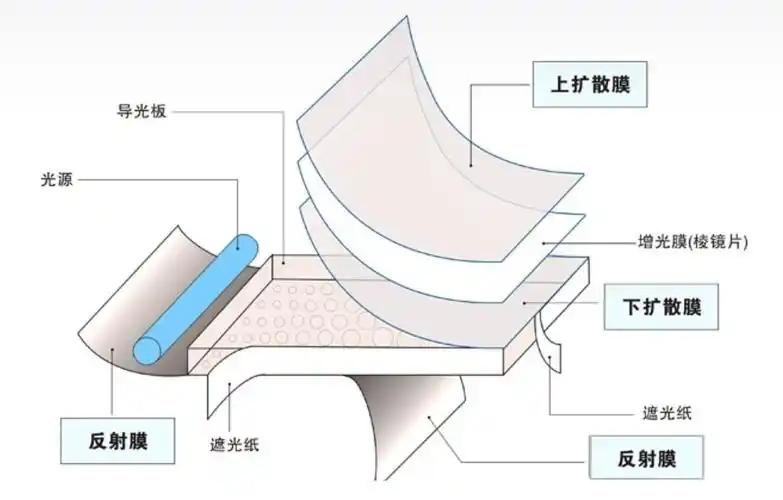

Во светот на дисплеите со течни кристали (LCD), модулот за позадинско осветлување е една од основните компоненти што ги одредува перформансите на екранот. Како производител на LCD екрани, CNK Electronics Co., Ltd. разбира дека позадинското осветлување не е само компонента на извор на светлина. Тоа е клучна технологија која, преку прецизен оптички дизајн, ги трансформира точкестите извори на светлина во еднообразно површинско осветлување со висока осветленост и висок контраст, со што на LCD екраните им дава жив визуелен век. Особено денес, со зголемената побарувачка на пазарот за приспособени LCD екрани, оптичката изведба на модулот за позадинско осветлување стана клучен фактор за постигнување на диференцирани ефекти на екранот. Оваа изведба во голема мера зависи од серија прецизно координирани оптички филмови во него. Тие функционираат како „невронска мрежа“ на позадинското осветлување, прецизно контролирајќи ја насоката, ефикасноста и униформноста на светлината.

Рефлекторски лист: Основата на ефикасноста на светлината

На дното на модулот за позадинско осветлување, рефлекторскиот лист делува како „темел на ефикасноста на светлината“, одговорен за пренасочување на залутаната светлина назад во плочата за водење на светлината за да се подобри искористеноста. Во зависност од барањата за апликација, рефлекторите главно се категоризираат на следниов начин:

Бел рефлектор:Како што е серијата E20, RW, со дебелина која се движи од 0,05 ~ 0,2 mm, рефлексивност околу 80% ~ 90%, и поседува одредена пропустливост на светлина. Погоден за повеќето стандардни дизајни со позадинско осветлување.

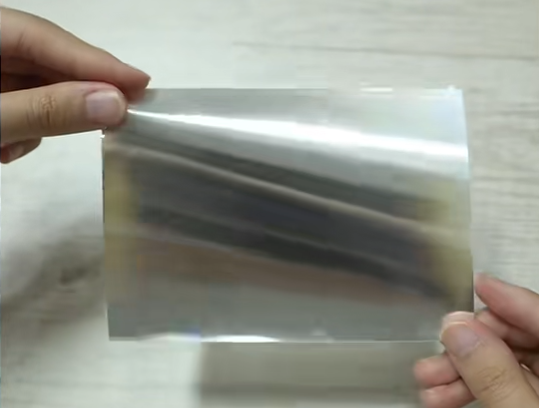

Сребрен рефлектор:Типично бела од едната страна и сребрена од друга страна, многу тенка (0,04~0,065mm), со висока ефикасност на рефлексија (90%~98%) и одлични својства за блокирање на светлината. Често се користи во сценарија кои бараат висока осветленост.

Повеќеслоен филмски рефлектор (ESR):Користи технологија за повеќеслојни филмови, интегрирајќи над илјада слоеви во рамките на 65 микрони. Не содржи метал, но има метален изглед како огледало. Како рефлектор со висока ефикасност, ESR постигнува рефлексивност од над 98% низ целиот спектар на видлива светлина, што го прави идеален за системи за позадинско осветлување со високи перформанси.

При приспособување на LCD модулите, изборот на рефлекторот директно влијае на униформноста на позадинското осветлување и енергетската ефикасност, што претставува прв чекор во оптичкиот дизајн.

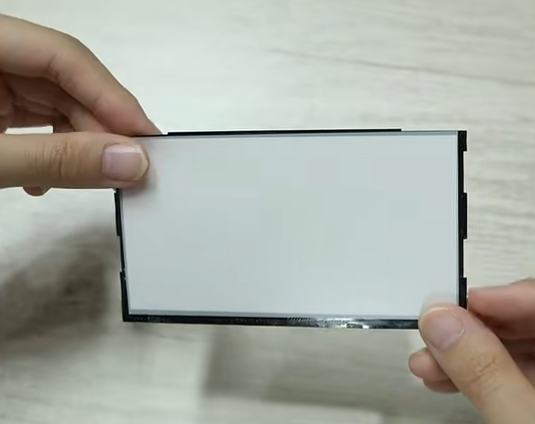

Филм за блокирање светлина / алуминиумска фолија (ALF): Контрола на светлината и границите на пречки

Филмовите за блокирање на светлината првенствено се користат за да се спречи истекување на светлина од страните на позадинското осветлување и може да обезбеди електромагнетна заштита. Вообичаените типови вклучуваат:

Светлиот сребрен змеј:Сјајна површина, дебелина 0,05-0,1 мм, добри својства за блокирање на светлината и спроводливост. Погоден за индустриски средини кои бараат заштита од пречки.

Мат сребрен змеј:Релативно досадна завршница, тенок (обично 0,05 mm за еден слој), поседува одредена пропустливост на светлина и е спроводлив.

Лента со бел раб:Поседува одредена пропустливост на светлина, дебелина 0,05-0,08mm, непроводен. Најчесто се користи во општа потрошувачка електроника.

Црно-бела еднострана леплива лента:Може да се примени на страните на позадинското осветлување кога има строги барања за неспроводливост и без истекување на странично светло.

Овие материјали ја играат улогата на „оптички чувари“ во дизајнот на рамката на ЛЦД-екраните, обезбедувајќи никакви пречки на заскитаната светлина надвор од областа на екранот.

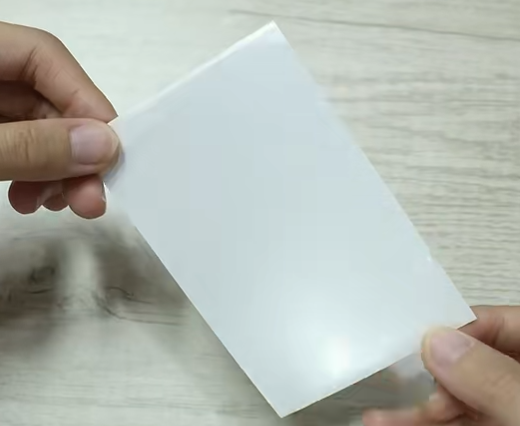

Лист со дифузер: Создавање еднообразно светло платно

Како „хомогенизирачки господар“ меѓу оптичките филмови, листот со дифузер ја расфрла светлината низ маглата, елиминирајќи ги трагите од точкести извори на светлина за да создаде меко и униформно позадинско осветлување. Во зависност од типот и примената на позадинското осветлување, дифузерите се поделени на:

Долен дифузер на позадинско осветлување:Обично има лепило од едната страна, висока магла (~ 90%), пропустливост само околу 40%; дебелина обично помеѓу 0,18-0,3 mm за долните позадинско осветлување. Вообичаени модели: MB433P, MB533.

Страничен дифузер на позадинско осветлување:Најчесто користената дебелина е 0,09 mm. Вообичаени модели: TPRA90 (0,09mm), AJ-75 (0,075mm). Пропустливост 65%-80%, магла 75%-90%.

Дифузери за позадинско осветлување на екранот во боја: Обично користете дизајн со два листа:

Долен дифузер:Сместено помеѓу плочата за водење на светлината и филмот за подобрување на осветленоста (BEF), ја хомогенизира светлината што се емитува од плочата за светлосна водилка. Најчесто користен материјал: t=0,065mm, релативно висока магла (~84%), висока пропустливост (~98%).

Врвен дифузор:Поставен над BEF, има заштитна улога и помага да се спречат моаре моделите. Најчесто користен материјал: t=0,05mm, релативно мала замаглување (~29%), пропустливост 90%.

Правилниот избор и комбинација на листови со дифузер се клучни за да се обезбеди униформа, без дамки приказ во LCD модулите.

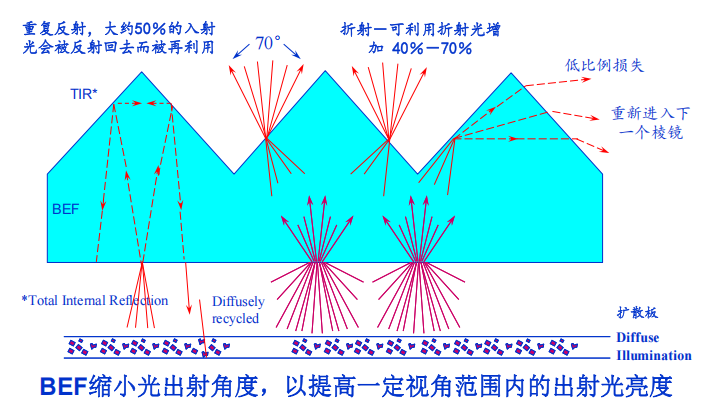

Филм за подобрување на осветленоста (BEF): Оптички мотор за зголемување на осветленоста

За TFT во боја и други LCD екрани, осветленоста е критична спецификација. Работејќи како „засилувач на осветленоста“ меѓу оптичките филмови, BEF ја концентрира расфрланата светлина низ посебна структура на призмата, при што секој филм обезбедува приближно 40%-50% зголемување на осветленоста. Користењето на два филма во комбинација може да ја умножи осветленоста. Неговиот принцип вклучува користење на низа со микро-призма за контрола на патеката на светлината, предизвикувајќи поголемиот дел од светлината да излегува нормално на екранот, со што значително ја зголемува фронталната осветленост без промена на потрошувачката на енергија. BEF стана неопходна компонента во позадинското осветлување на екранот во боја од средна до висока класа, особено широко користен во приспособени LCD екрани со високи перформанси за индустриска контрола, медицински, автомобилски и други апликации.
