LCM: Мотор за прикажување на паметни уреди - длабинска анализа на техничкото јадро на LCD модулите

Во современите електронски уреди, LCD екранот служи како медиум за презентација на информации, а неговите перформанси директно влијаат на корисничкото искуство. Сепак, основната технологија која вистински го одредува квалитетот и доверливоста на екранот е LCM (LCD Module). Оваа статија обезбедува длабинско истражување на техничката архитектура на LCM и нивната клучна улога во полето за прикажување.

Техничка дефиниција и состав на LCM

LCM (LCD Module) е високо интегрирано решение за дисплеј кое органски комбинира уреди за прикажување со течни кристали, погонски кола, контролни чипови, PCB подлоги, системи за позадинско осветлување и структурни компоненти. Овој интегриран дизајн не само што го поедноставува процесот на склопување за OEM, туку, уште поважно, обезбедува оптимално усогласување на перформансите за системот за прикажување.

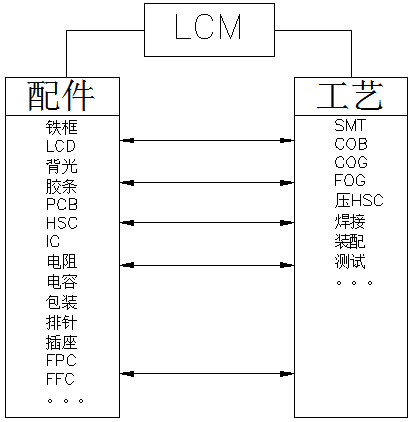

Од техничка перспектива, стандардниот LCM ги вклучува следните основни компоненти:

Јадро на екранот: LCD екран и чипови за погон

Систем на кола: ПХБ плоча, отпорници, кондензатори и други пасивни компоненти

Систем за поврзување: FPC/FFC флексибилни кола, заглавија на пиновите и приклучоци

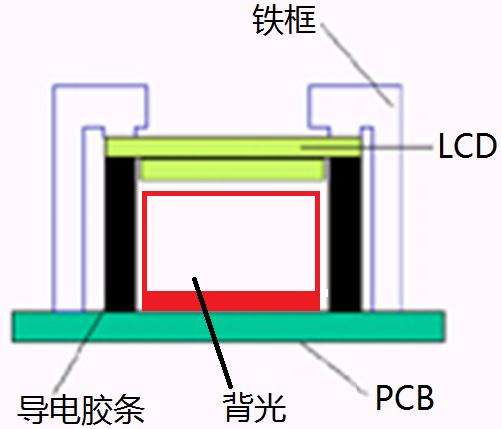

Структурен систем: Метална рамка, дихтунзи, модули за позадинско осветлување

Анализа на основните производни процеси

Во процесот на производство на LCM, комбинацијата на различни специјализирани техники обезбедува стабилно производство:

SMT Процес

Овозможува поставување на компоненти со висока густина, обезбедувајќи прецизност и конзистентност во поврзувањата на колото. Ова е основниот процес во модерното производство на електроника, обезбедувајќи стабилна основа на колото за возење на екранот.

ПСС процес

Директно го врзува погонскиот IC на стаклената подлога. Овој процес значително ја намалува големината на модулот и ја подобрува доверливоста на поврзувањето, што го прави погоден за апликации со строги барања за простор.

Процес за магла

Постигнува прецизна врска помеѓу флексибилните кола и стаклената подлога. Оваа технологија бара исклучително висока точност на усогласување за да се обезбеди стабилен пренос на сигнал.

Процес COB

Ги врзува ИЦ директно на ПХБ и ги заштитува со запечатување со смола. Овој процес ја подобрува механичката сила на модулот и способноста за спречување на пречки.

Техничка анализа на разновидни структурни решенија

Како јадро на системот за прикажување, структурното решение на LCM директно го одредува неговото поле на примена и перформанси:

Основни решенија за COG

LCD + COGIC: Најкомпактен структурен дизајн

LCD + COGIC + PIN: Обезбедува сигурно поврзување со пиновите

LCD + COGIC + FPC: Овозможува флексибилен распоред на кола

LCD + COGIC + HSC: Ја подобрува доверливоста на конекторот

TAB решение за сврзување

Користи анизотропна спроводлива фолија за да постигне поврзување помеѓу TCP и стакло, обезбедувајќи одлични перформанси во специфични апликации.

Решение за интеграција COB

Обврзниците ги придвижуваат ИЦ директно на ПХБ, нудејќи посилна еколошка приспособливост и механичка стабилност за модулот. Во комбинација со функционалноста на допир (LCD + COBIC + TK), може да ги исполни сложените барања на апликациите за интеракција човек-машина.

Технички размислувања за приспособен развој

Во развојот на прилагодени LCD екрани, потребно е сеопфатно разгледување на повеќе технички димензии:

Прикажи ги параметрите за изведба: Резолуција, длабочина на боја, време на одговор

Приспособливост кон животната средина: Опсег на работна температура, отпорност на вибрации

Компатибилност со интерфејс: Усогласување со барањата за сигнал на главната контролна платформа

Индикатори за енергетска ефикасност: Исполнување на енергетскиот буџет на крајните производи

Преку научен дизајн на системско ниво, приспособените ЛЦД екрани можат совршено да одговараат на техничките барања на одредени сценарија на апликации, обезбедувајќи диференцирани искуства за прикажување на крајните производи.

Трендови за развој на технологија

Со континуираниот напредок на технологијата за прикажување, LCM-овите се развиваат кон поголема интеграција, помала потрошувачка на енергија и посилна функционалност. Новите HMI модули за интеракција човек-машина длабоко ги интегрираат функциите на допир, дисплеј и пресметување, носејќи поинтуитивни интерактивни искуства на паметните уреди.
