Уметност на прецизен приказ: Декодирање на основните технички параметри на LCD екраните

Во денешната ера на брз развој на паметни уреди, LCD екранот служи како основен интерфејс за интеракција човек-компјутер, а неговите перформанси директно го одредуваат квалитетот на корисничкото искуство. Без разлика дали се работи за потрошувачка електроника или за индустриска контрола, барањата за перформансите на екранот се сè построги. Како професионални производители на LCD дисплеи, ние длабоко разбираме дека темелното разбирање на LCD технологијата е основа за правење правилен избор и дизајн. Оваа статија систематски ќе ги анализира клучните технички индикатори кои го одредуваат квалитетот на LCD модулот.

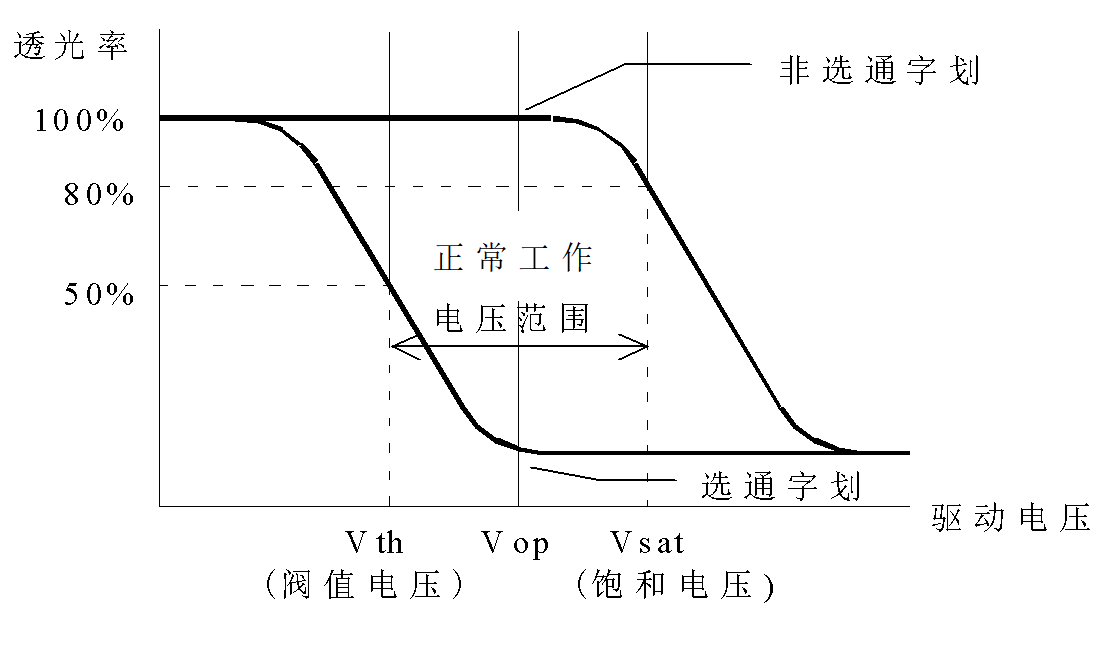

1. Карактеристика на електро-оптичкиот одговор: Физичката основа на контролата на екранот

Карактеристиката на електрооптичкиот одговор е физичкото јадро на технологијата за приказ на течни кристали. Тој прецизно ја опишува функционалната врска помеѓу преносот на LCD екранот и применетиот движечки напон. Оваа нелинеарна карактеристична крива е основа за постигнување нивоа на сиви тонови и прикажување на сликата. Добро оптимизираниот електро-оптички одговор значи помал напон на возење, поголем сооднос на контраст и попрецизна репродукција на боите - тоа е почетна точка за сите дизајни на дисплеј од високата класа.

2. Сооднос на контраст: Примарниот елемент на визуелна јасност

Соодносот на контраст, дефиниран како однос на осветленоста помеѓу состојбата на вклучено (активна) и состојбата на исклучено (неактивна), е примарен параметар за оценување на острината и длабочината на сликата. Вообичаено, кога односот на контрастот надминува 5:1, човечкото око перцепира јасна слика. Сепак, односот на контраст на LCD е динамична променлива; тоа во голема мера зависи од аголот на гледање и амбиенталната светлина, што води до следната клучна метрика - карактеристики на аголот на гледање.

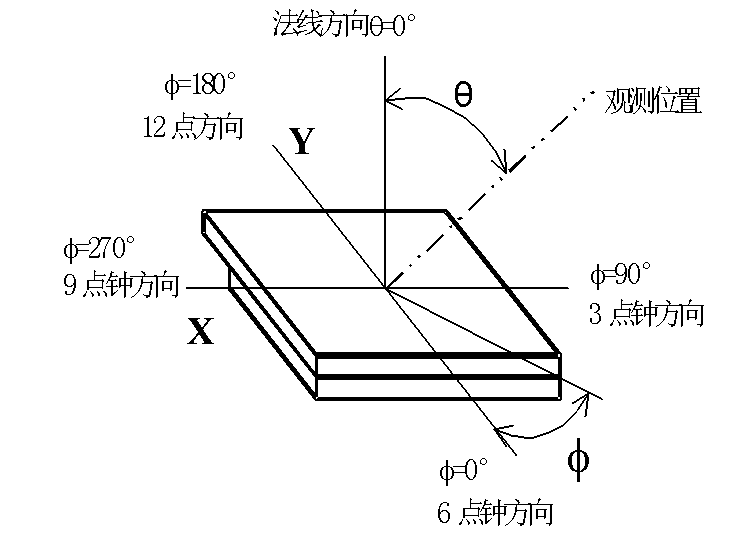

3. Опсег на агол на гледање: прецизна синергија на молекуларното порамнување и оптика

Опсегот на аголот на гледање е сеопфатен индикатор кој ја проценува способноста на LCD модулот да го одржува квалитетот на екранот кога се гледа надвор од оската. Тоа не е фиксна вредност, туку се дефинира со аголот на просторниот конус во кој односот на контрастот се намалува до прифатлива долна граница (на пр., 5:1). Нејзината суштина лежи во сложената интеракција помеѓу ориентацијата на молекулите на течните кристали и состојбата на поларизација на упадната светлина.

Техничка длабочина:

Режимот ги одредува границите:Различни режими на течни кристали (TN, HTN, STN) се фундаментално различни дизајни на молекуларно порамнување и агол на вртење. Режимот TN има најтесен агол на гледање, додека режимот STN, преку високи агли на вртење од 180°-270°, постигнува поостра електро-оптичка крива и поширок агол на гледање. На пример, STN позитивниот режим може да одржува одлична видливост низ речиси хемисферичен опсег, клучна причина за неговата распространетост кај индустриските инструменти и јавните прикази.

Ограничување на двигателските линии (мултиплексирање):Кај LCD екраните кои користат мултиплексирано возење, како што се зголемува бројот на возачки линии (COM линии), ефективниот однос на напонот што се применува на пикселите се влошува. Оваа електрична неидеалност директно доведува до намалување на перформансите на аголот на гледање. Затоа, за екраните од сегментот на знаци со висока резолуција, аголот на гледање често станува клучен компромис со шемата за возење.

За апликации со барања за фиксен агол на гледање, приспособениот LCD екран го нуди оптималното решение. Професионалните производители на LCD екрани можат да го „насочат“ оптималниот агол на гледање кон целната област за набљудување со прилагодување на параметрите како што се насоката на слојот за порамнување и оптимизирање на јазот на ќелиите и производот за двојно прекршување (Δn·d), а со тоа максимизирајќи ја искористеноста на ресурсите на екранот.

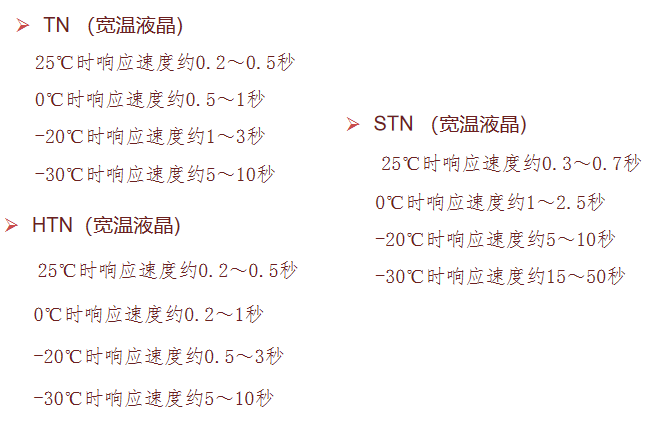

4. Брзина на одговор: Температурна зависност на динамичкиот одговор

Брзината на одговор, вклучувајќи го времето на пораст (Tr) и времето на паѓање (Tf), мери колку брзо LCD екранот реагира на сигналите. Реолошките својства на течните кристали ја одредуваат нивната силна температурна зависност: колку е помала температурата, толку е поголема вискозноста на течните кристали и толку е помала брзината на одговор.

Перформанси на собна температура: На 25°C, времето на одговор на производите TN/HTN е типично во опсег од 150-300 милисекунди, додека STN производите, поради нивните поголеми молекуларни агли на вртење, се малку побавни, околу 200-350 милисекунди. Ова е доволно за повеќето потреби за статичко или бавно освежување на екранот.

Предизвик за широка температура: во сценаријата за примена на широка температура, доцнењето на одговорот при ниски температури не може да се игнорира. На пример, TN LCD модул со широка температура може да има време на одговор до 10 секунди на -30°C, што ќе предизвика сериозно размачкување на сликата. Ова бара од производителите на LCD дисплеј внимателно да ги избираат материјалите од течни кристали и да ги приспособат параметрите за возење за целниот опсег на работна температура за да обезбедат употребливи перформанси на одговор дури и при екстремни услови.

5. Потрошувачка на енергија: Филозофијата на ефикасноста на системот на ниво на микроампер

Ниската потрошувачка на енергија е камен-темелник на доминацијата на LCD технологијата на пазарот на преносни уреди. Вкупната потрошувачка на енергија на LCD модулот првенствено се состои од капацитивното полнење/празнење на погонското коло и диелектричната загуба на материјалот од течни кристали. Меѓу нив, големата отпорност на самиот материјал со течни кристали е клучна за одржување на ултра ниска статичка потрошувачка на енергија. Ако материјалот се контаминира, предизвикувајќи пад на отпорноста, потрошувачката на енергија може да се зголеми ненормално. Затоа, одличната контрола на потрошувачката на енергија ја одразува екстремната контрола на производителите на LCD дисплејот врз чистотата на материјалот и производните процеси, осигурувајќи дека LCD екранот што го добивате ја одржува стабилно предноста на потрошувачката на енергија на ниво на микроампери во текот на целиот животен циклус.

Заклучок

Во сегашниот пејзаж каде стандардните производи често не успеваат совршено да ги исполнат специфичните барања, приспособените LCD екрани станаа клучни за постигнување на диференцијација на производите. Со соработка со технички длабоки производители на LCD екрани за длабоко спојување на основните технички параметри споменати погоре со сценариото на вашата апликација, можете да развиете LCD модул што наоѓа оптимална рамнотежа помеѓу аголот на гледање, потрошувачката на енергија, температурните перформанси и цената, што на крајот дава беспрекорно визуелно искуство во вашиот производ.
