LCM проводни еластомерни конектори: „Флексибилен мост“ за прецизни електронски врски

Помеѓу модулот за дисплеј со течни кристали (LCM) и плочата за печатено коло (PCB) се наоѓа невидлив, но сепак витален „информативен автопат“ – LCM проводен еластомерен конектор, попознат како „Зебра лента“. Со својата единствена структура и извонредните перформанси, тој служи како камен-темелник за стабилни и ефикасни врски во современите електронски уреди.

Сложена структура, стабилен пренос

Ова не е обична лента. Се одликува со прецизна, наизменично слоевита структура од проводна силиконска гума и изолациона силиконска гума, стврднати во форма. Ова создава безброј паралелни, прецизно распоредени проводни канали (налик на ленти на зебра). Овој дизајн му овозможува совршено да се справи со преносот на струја и сигнал помеѓу LCD и PCB, притоа нудејќи ја вродената отпорност на вибрации и отпорност на деформации на гумените материјали, обезбедувајќи долгорочни, стабилни и сигурни врски.

Ефикасно склопување, оптимизација на трошоците

Во споредба со приклучоците за лемење или иглички, склопувањето со спроводливи еластомерни конектори е слично на „поврзување со еден клик“ - бара само прецизно поставување и примена на соодветен притисок. Ова во голема мера ги поедноставува производните процеси, ја подобрува автоматизацијата и ефикасноста на производството и значително ги намалува трошоците за склопување, што го прави идеален избор за масовно производство.

Клучни критериуми за избор: Параметрите го диктираат успехот

За целосно искористување на неговите перформанси, прецизниот избор е од клучно значење:

Двајцата шампиони во материјалот:

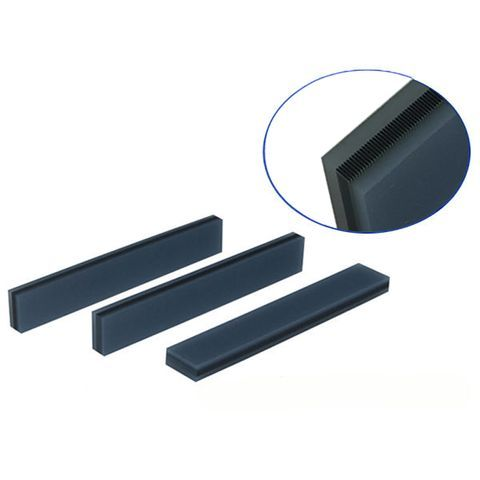

Цврст силикон: економичен избор. Умерена еластичност (цврстина 35°~45°). Потребно е внимание на антистатички мерки и спречување на деформации за време на превозот.

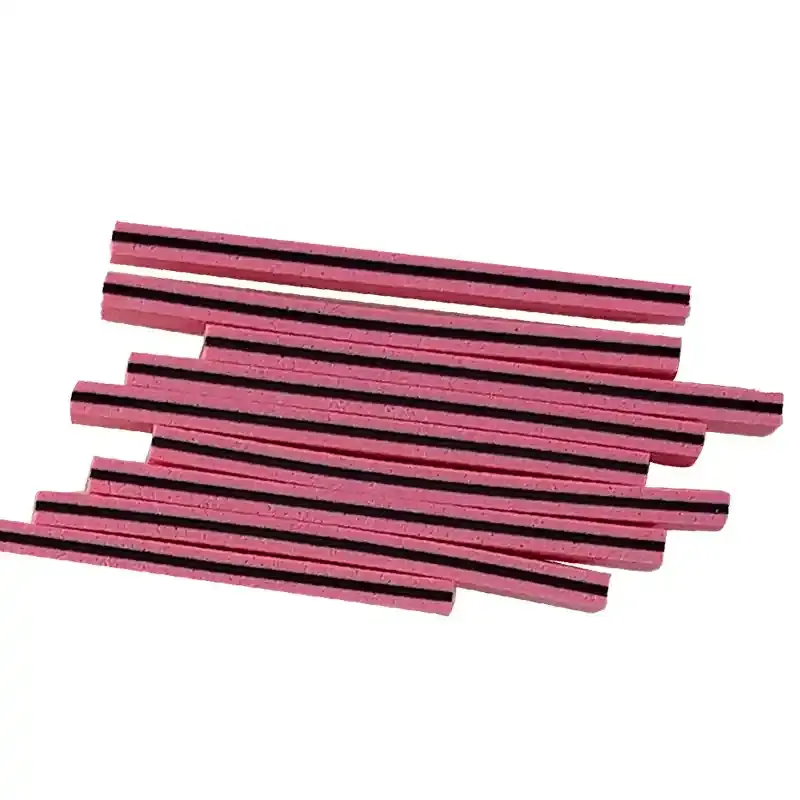

Пена силикон (пена гума): Мек и отпорен на контаминација (цврстина 20°~30°). Одлична отпорност на деформација. Бара акцент на заштита од влага. (Цврстината на јаглеродниот спроводлив слој на јаглерод и за двете е 65°~75°).

Основни димензионални и електрични параметри:

Терен (0,05/0,1/0,18мм): Златно правило! Осигурајте се дека секоја плоча за PCB е покриена со најмалку 3 проводни слоеви (4-5 слоеви се препорачуваат за теренот од 0,05 mm). Ова е основата за интегритетот на сигналот.

Ширина на проводен слој (0,4~1,0мм): Влијае на целокупната цврстина и висинскиот дизајн на конекторот. Општо правило: Ширина на конекторот ≤2,0mm парови со 0,6mm проводен слој; ≥2,0mm парови со 0,8mm.

Агол на навалување (наклон на спроводлив слој): Обично контролиран до ≤2°.

Висина (Критична!): Формула за пресметка: Висина на конекторот = h × (1 + Сооднос на компресија). h е теоретскиот јаз помеѓу скалилото на LCD долната страна и горната површина на ПХБ по склопувањето (h = Висина на површината на ПХБ - Дебелина на метална рамка - Висина на ребрата - Дебелина на LCD ITO).

Сооднос на компресија (Lifeline!): Строго одржувајте 10%~15%! Под 10% ризикува слаб контакт и нестабилна импеданса; над 15% може да го скрши конекторот или да ја искриви ПХБ, предизвикувајќи дефекти или оштетување на склопувањето.

Електрични перформанси: Отпорноста на спроводливиот слој мора да биде исклучително ниска (на пр., YET тип ≤1,1 Ω·cm), а отпорноста на изолациониот слој екстремно висока (≥10^12 Ω·cm), обезбедувајќи ефикасна спроводливост и совршена изолација.

Широки апликации, сеприсутно присуство

Од џебни калкулатори, паметни броила и екрани за медицински монитори, до автомобилски дисплеи, индустриски контролни интерфејси и комуникациски уреди, LCM спроводливи еластомерни конектори, со нивната компактна големина, висока доверливост и лесно склопување, служат како „неопеани херои“ кои ги осветлуваат дисплеите во безброј електронски уреди.

Заклучок

Мала Зебра лента носи значајни врски. Длабокото разбирање на неговите карактеристики на материјалот и прецизното контролирање на клучните параметри (особено правилото за покривање на висина, опсегот на односот на компресија и пресметката на висината) е централно за обезбедување стабилни перформанси на екранот и долгорочно работење на електронските уреди. Изберете професионален и доверлив проводен еластомерен конектор решение за да внесете стабилност во вашите прецизни електронски врски!
