Дизајн на RGB интерфејс: Порта за високо-ефикасно прикажување во прилагодени LCD екрани

  Во модерната технологија за прикажување, RGB интерфејсот е главно решение за возење на LCD екрани - особено прикази со високи перформанси како TFT - благодарение на неговата способност да пренесува податоци за слики во целосна боја со големи брзини. Како искусен производител на прилагодени LCD екрани, CNK Electronics (CNK) разбира како критички дизајнот на интерфејсот RGB влијае на квалитетот на екранот. Неговото јадро лежи во прецизното усогласување на поларитетот на сигналот за синхронизација и конфигурацијата на параметрите за тајминг, кои го формираат техничкиот камен-темелник за стабилни, мазни визуелни слики и богати, автентични бои.

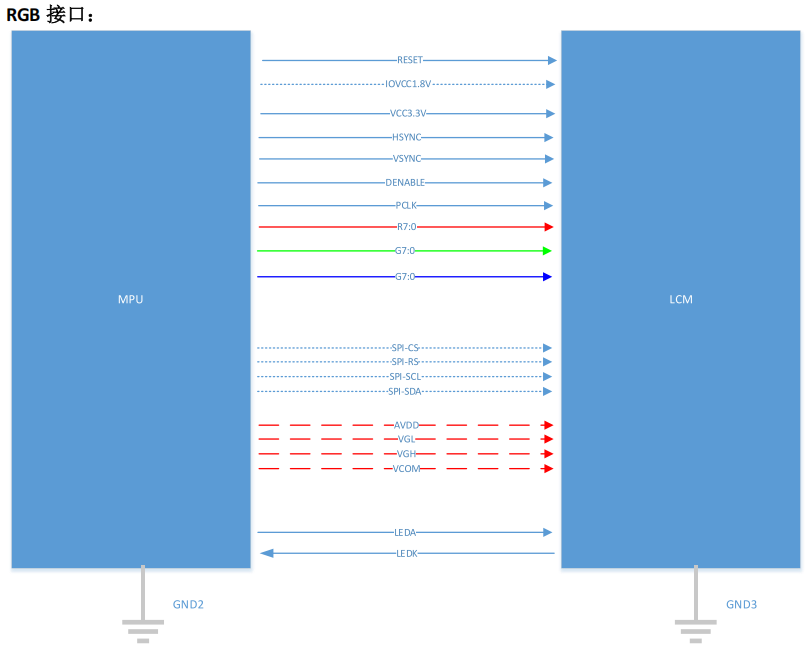

Работа во двоен режим, флексибилна компатибилност RGB интерфејсот првенствено нуди два ефикасни режими на работа:

DEN режим (Приоритет за овозможување податоци): Овде, сигналот ENABLE е клучот за контролирање на валиден прозорец за податоци. Фазата на сигналот на часовникот PCLK (пренос на растечкиот раб/заклучување на рабовите кои паѓаат) мора строго да се синхронизира со LCD модулот; во спротивно, може да дојде до оштетување на екранот. Паралелниот пренос на податоци преку црвени (R7~R0), зелени (G7~G0) и сини (B7~B0) 8-битни линии заеднички испорачува 16,77 милиони бои. HSYNC и VSYNC може да се поедностават во овој режим.

Режим на SYNC (приоритет на сигналот за синхронизација): Овој режим се потпира на прецизни сигнали HSYNC (хоризонтална синхронизација) и VSYNC (вертикална синхронизација) за да се дефинира активната област на прикажување. Нивните активни состојби (обично високоефикасни) мора да се усогласат со платформата за возење; во спротивно, може да дојде до неусогласеност или дури и празни екрани. Синхронизацијата на фазата на PCLK останува критична, со R/G/B пренос на податоци идентичен со режимот DEN.

Основи на дизајнот: Успехот лежи во деталите Две критични точки бараат внимателност во дизајнот на интерфејсот RGB:

1. Потврда за секвенца на податочна линија: Кога интерфејсот на екранот користи генерички ознаки како DB0-DB24, од суштинско значење е да се потврди точниот распоред на RGB сигнал во автобусот со добавувачот на LCD модулот. Неправилното нарачка предизвикува сериозно нарушување на бојата.

2. Јасни функционални граници: Чистиот RGB интерфејс е брз „еднонасочен канал за податоци за прикажување“ кој не е способен да пренесува команди за иницијализација или да чита статус. Така, во сопствените проекти за LCD екран, често соработува со контролни интерфејси како SPI, кои се справуваат со иницијализација и управување на екранот.

  Како професионален производител на ЛЦД дисплеи, препознаваме како суптилните варијации на тајмингот и прецизното усогласување на поларитетот на сигналот ја одредуваат стабилноста на LCD екраните. Партнерирајте со CNK за ​​техничка поддршка од крај до крај - од анализа на спецификациите на интерфејсот и насоки за дизајн до сопствен развој на LCD екран - осигурувајќи дека вашите решенија за екранот блескаат со прецизност во светот на визуелните визуелни слики со голема брзина и целосна боја.
