Дизајн на возење со позадинско осветлување: Критични детали за осветлување на квалитетот на екранот

Во светот на LCD екраните, без разлика дали се работи за монохроматски екран со чист информации или живописен екран во боја, позадинското осветлување е душата на неговата визуелна презентација. Сепак, возењето со позадинско осветлување е многу покомплексно отколку едноставно „вклучување за светлина“. Занемарувањето на деталите за дизајнот може да доведе до нерамномерна осветленост и деградирано корисничко искуство во најдобар случај, или скратување на животниот век на екранот во најлош случај. Оваа статија истражува во основните принципи на дизајнот на возење со позадинско осветлување, давајќи им можност на инженерите да изградат стабилни и сигурни решенија за приказ.

1. Возење со постојана струја: Основата на униформноста на осветленоста

LED диодите со позадинско осветлување мора да се движат со постојан извор на струја! Ова е најважно за да се реши прашањето за „неконзистентна осветленост низ различни модули под ист напон“. LED диодите инхерентно покажуваат варијации во напонот нанапред (Vf) (типична вредност со една LED: 2,7-3,2V). При погон на постојан напон, LED диодите со малку помал Vf ќе црпат повеќе струја, што ќе резултира со поголема осветленост, додека оние со повисок Vf ќе бидат затемнети. Возењето со постојана струја прецизно ја контролира струјата низ секоја LED диода (обично 15-20 mA), обезбедувајќи униформност во монохроматските екрани и прецизна репродукција на боите во екраните во боја.

2. Контрола на тајмингот: Спречување на „духови“ и „треперење“

Кога LCD екранот се вклучува или се буди од спиење, неговите внатрешни течни кристали бараат време на одговор и не достигнуваат стабилна состојба на екранот веднаш. Инстантното активирање на позадинското осветлување во овие услови предизвикува корисниците да видат хаотично „духови“ или нестабилно треперење. Главните правила за дизајн се:

Вклучување/Будење: Позадинското осветлување мора да се активира само откако екранот ќе се освежи најмалку 30 фрејмови и ќе се стабилизира. Ова осигурува дека корисниците гледаат стабилна, јасна почетна слика.

Исклучување/Sleep: Строго придржувајте се до редоследот: прво деактивирајте го позадинското осветлување, а потоа оневозможете го сигналот на екранот и прекинете го напојувањето на екранот за прикажување. Свртувањето на оваа секвенца може да предизвика ненормални светли закрпи или артефакти „духови“ за време на исклучувањето.

3. Дизајн на коло и пресметка на параметри: балансирање на безбедноста и ефикасноста

Вообичаените топологии на погонските кола вклучуваат:

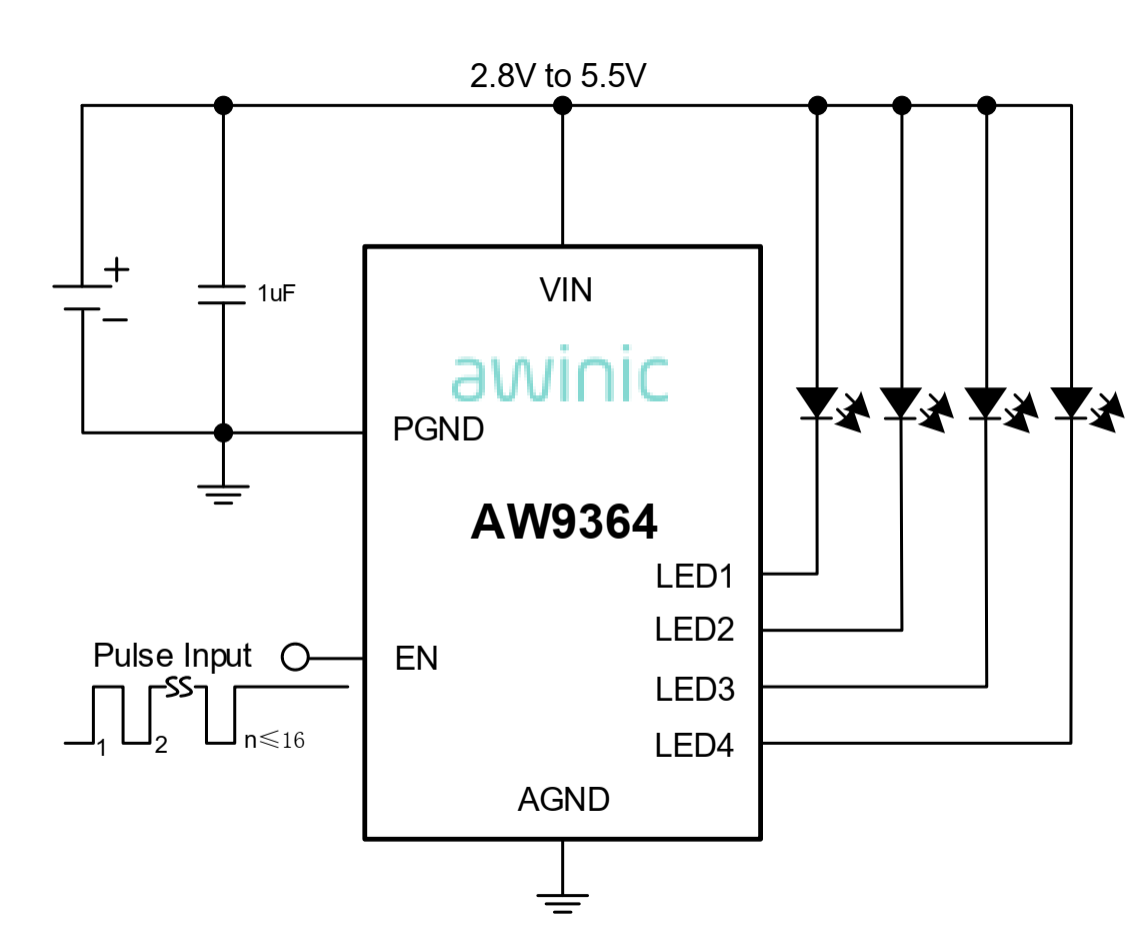

Паралелен погон со една LED: релативно едноставен дизајн со добар вишок (неуспехот на една LED не влијае на целината). Сепак, вкупната побарувачка за струја на погонот е голема (на пр., 8 LED диоди паралелно бараат 120-160 mA @ 20mA/LED).

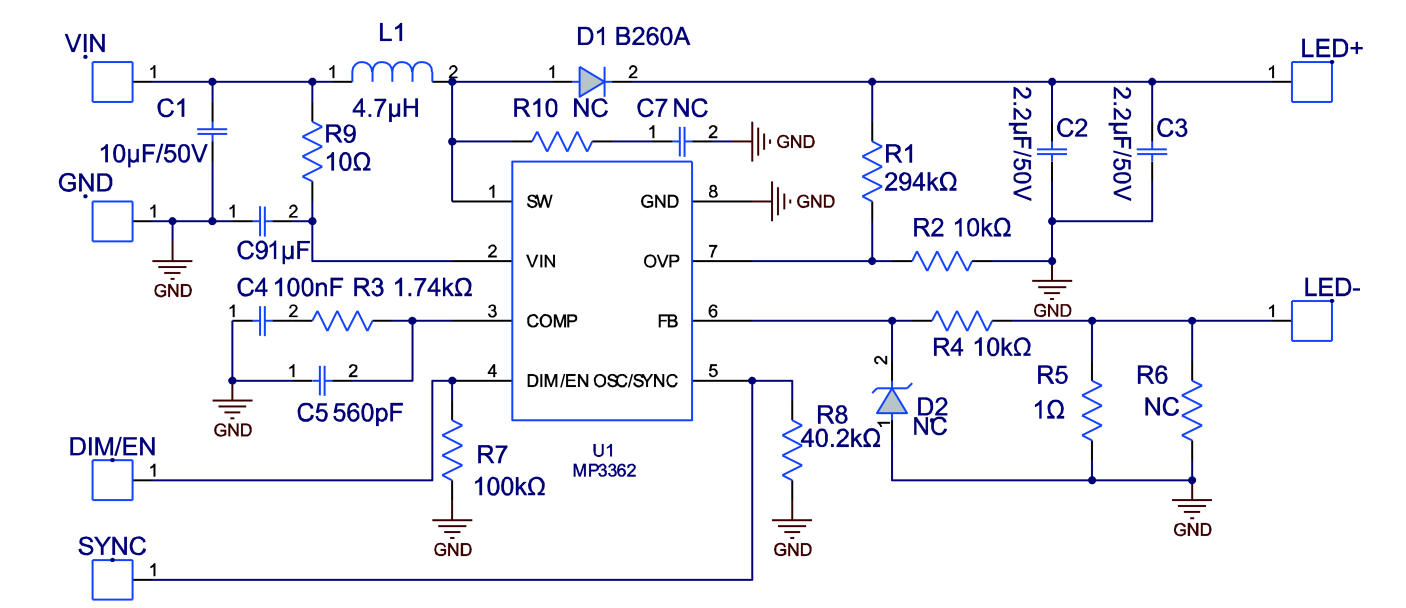

Серии со повеќе жици-паралелен погон: поефикасен, погоден за средни до големи LCD екрани. Размислувања за дизајн:

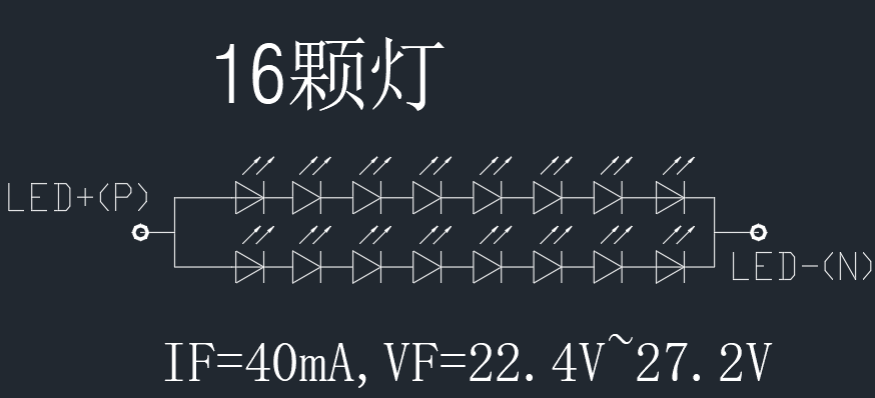

Сериски напон: Вкупен напон по LED низа = Единечна LED Vf * Број во серија. Пример: 8 LED диоди во серија бараат погонски напон ≥ 3,2V * 8 = 25,6V (разгледајте ја маргината).

Паралелна струја: Вкупна струја на погон = Струја по низа * Број на паралелни низи. Пример: 2 жици паралелно, 20 mA по низа, вкупна струја = 20 mA * 2 = 40 mA.

Безбедносни маргини: Дизајнирајте го излезниот напон да не надминува 36V (заеднички безбедносен екстра-низок напон - SELV - ограничување). Вкупната струја на погонот не треба да надминува 300 mA (ефикасност на балансирање и избор на компоненти).

Заклучок

Исклучително искуство со екранот на екранот започнува со прецизен дизајн на возење со позадинско осветлување. Без разлика дали се работи за монохроматски екрани чувствителни на трошоци или за визуелно барани екрани во боја, длабокото разбирање и примена на принципите на возење со постојана струја, строго контролирање на секвенционирањето на моќноста, прецизното пресметување на сериски паралелни параметри и почитувањето на безбедносните стандарди се суштински чекори за создавање висококвалитетни производи за прикажување со долг век на траење. Овие навидум мали „детали“ се токму критичните фактори кои го одредуваат врвниот квалитет на екранот на екранот и задоволството на корисниците.
