Дали вашиот LCD екран покажува чудни бои? Водич за дијагноза во 3 чекори!

Кога дисплеите на индустриската опрема одеднаш стануваат сини, црвеникави или покажуваат искривени бои, тоа не е само оперативна непријатност - тоа може да сигнализира основни проблеми со хардверот или преносот на сигналот.

  Во критичните полиња како мониторингот на струја, медицинските уреди или автомобилските системи, прецизноста на екранот е од витално значење за безбедноста и ефикасноста. Не кревајте паника кога боите стануваат лоши; систематското решавање проблеми е клучно!

Чекор 1: Поедноставете со сиви тонови - изолирајте го проблемот!

  Започнете со отстранување на сложеноста на боите. Прикажи чиста црно-бела содржина. Ако забележите ненормални закрпи, ленти, нерамномерно задно осветлување или локализирано затемнување/осветлување, проблемот најверојатно укажува на физичко оштетување (на пр., ознаки од притисок, мртви пиксели), дефект на позадинското осветлување или нестабилен напон на возење. Овој чекор брзо идентификува дали се работи за „хардверска повреда“ или подлабок „симптом на боја“.

Чекор 2: Примарна проверка на бојата - прецизно назначете ги неисправните канали!

  Ако сивата скала изгледа нормална, фокусот се префрла на обработка на сигналот. Спроведете индивидуални црвени, зелени и сини тестови. Прикажувајте секвенцијално чисто црвена, зелена и сина цел екран. Набљудувајте внимателно: Дали недостасува некоја боја? Ненормално затемнето? Или покажувате неочекувани нијанси? На пример, розовите/жолтите дамки за време на црвеното тестирање укажуваат на проблеми како што се оштетени кола на под-пиксели, лабави FPC флекс кабли или неисправни излези на каналот за боја во ИЦ на возачот. Оваа „триажа на бои“ прецизно ја лоцира основната причина.

Чекор 3: Дешифрирајте го редоследот - Поставете ги поставките за RGB/BGR!

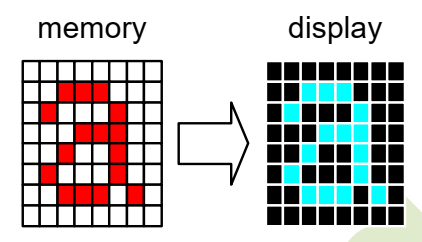

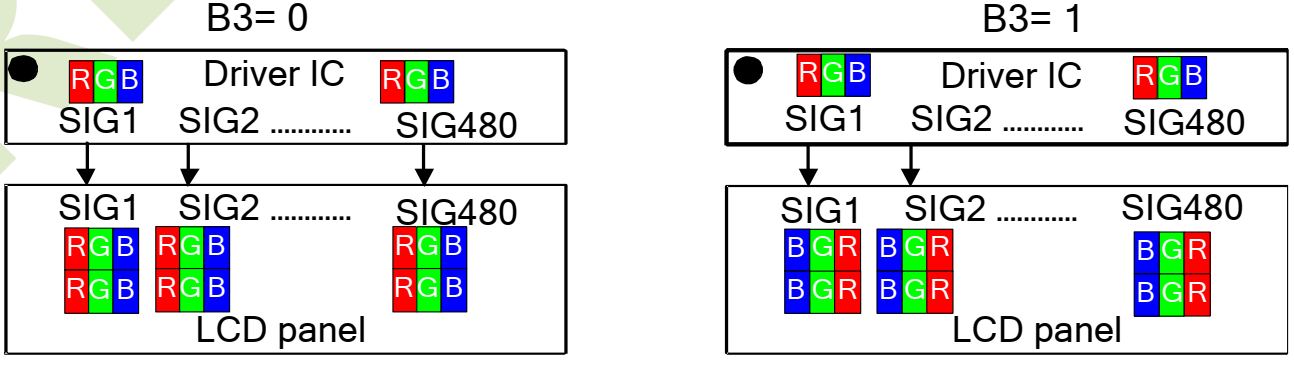

  Ако проблемите продолжат, виновникот може да лежи во хардверско-софтверските комуникациски протоколи - конкретно, редоследот на податоци во боја! LCD екраните може да користат подпиксели на RGB или BGR. Ако вашата матична плоча (MCU/SoC) емитува податоци во RGB редослед додека LCD екранот стандардно е BGR (или обратно), боите целосно ќе се превртат (на пр., црвеното станува сино)! Секогаш проверувајте ги спецификациите на екранот со поставките на двигателот на платформата, осигурувајќи се дека Форматот на боја или редоследот на пиксели совршено се усогласуваат. Овој чекор го премостува „јазичниот јаз во боја“, враќајќи ги точните визуелни слики.

  Се соочувате со постојани проблеми? Како водечки кинески производител на LCD екрани, CNK Electronics нуди приспособени решенија. Приспособете ги LCD модулите со прецизни RGB конфигурации за беспрекорна интеграција. Контактирајте со нас за дисплеи дизајнирани да даваат јасност, сигурност и перформанси.
